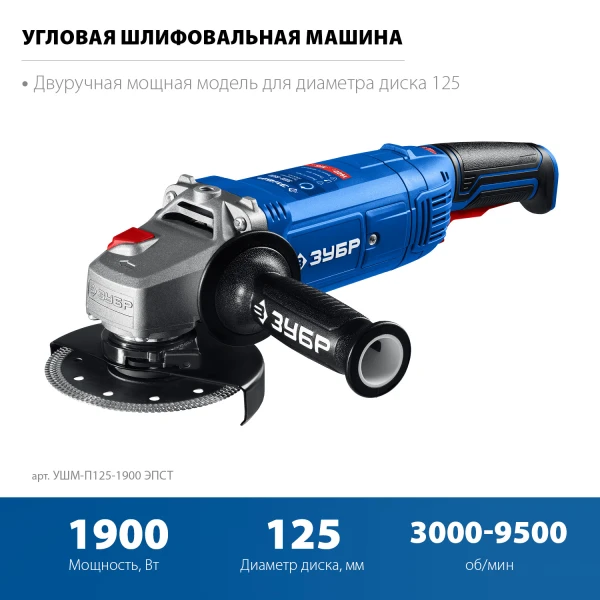

ЗУБР 1900 Вт, d125 мм, УШМ, регулировка оборотов, Профессионал (УШМ-П125-1900 ЭПСТ)
Двуручная УШМ с максимальной в линейке машин 125 мм ЗУБР мощностью 1900 Вт и регулировкой оборотов максимально эффективна для всех видов работ - резки металла, кирпича, керамики, зачистки, шлифовки и обдирки. Системы защиты пользователя и изделия, а также поддержание рабочих характеристик при любой нагрузке позволяют выполнять любую предстоящую работу проще и быстрее
Преимущества
- Самая мощная среди 125 мм моделей в ассортименте ЗУБР. Способна работать с отрезными, шлифовальными, алмазными дисками, щетками-крацовками всех видов, а также алмазными чашками
- Наиболее востребованные электронные системы для удобства и качества работы:
- защита от повторного включения при восстановлении напряжения,
- плавный пуск позволяет раскручивать мощный двигатель без рывка и пусковой перегрузки,
- плавная регулировка оборотов для различных видов работ,
- поддержание оборотов помогает работать без потери производительности при любой нагрузке,
- защита - Kickback protection (защита от обратного удара) - эффективная защита оператора от рывка инструмента при резкой остановке диска (при заклинивании). Также предотвращает разрушение диска с разлетом осколков
- HQM - повышенная стойкость двигателя к перегрузкам за счет более плотной укладки обмоток
- FDP - полная защита основных узлов от пыли:
- ротор с капроновым бандажом и дополнительным слоем защитного лака,
- статор со специальным покрытием обмотки,
- пылезащищенный выключатель с ультразвуковой сваркой,

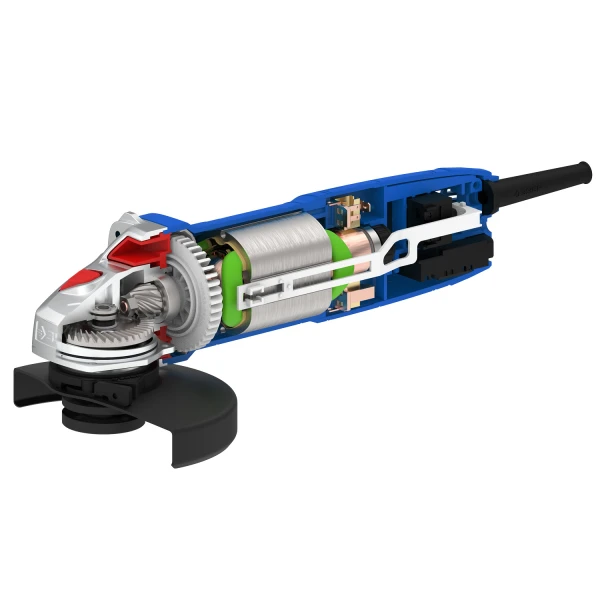

- лабиринтное уплотнение всех шариковых подшипников создает непроницаемый для пыли воздушный барьер - Эффективное охлаждение двигателя и электронного блока за счет хорошо организованного воздушного потока с направляющим диффузором

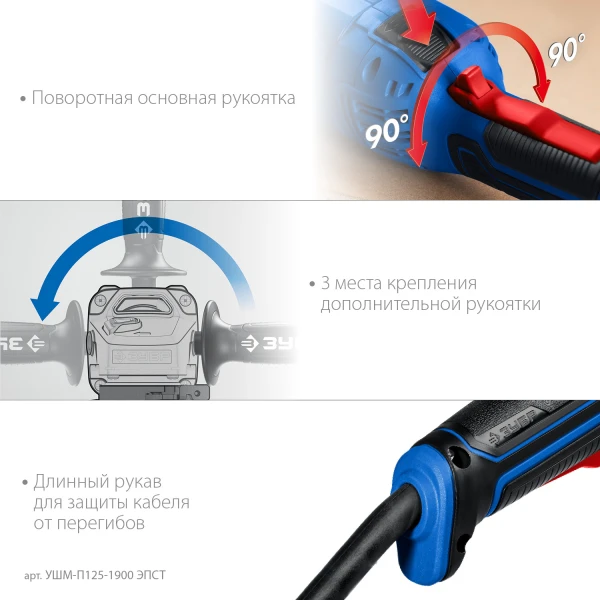

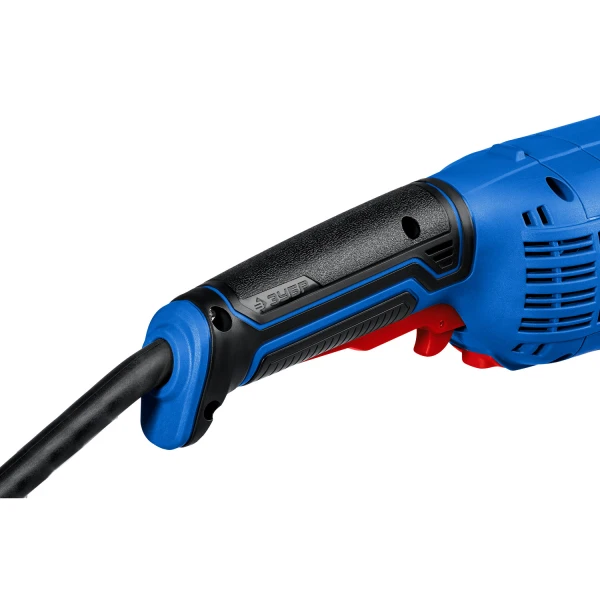

- Возможность поворота основной рукоятки вокруг своей оси - это естественный хват при любой ориентации инструмента
- Низкий уровень шума за счет редуктора с косозубыми коническими шестернями

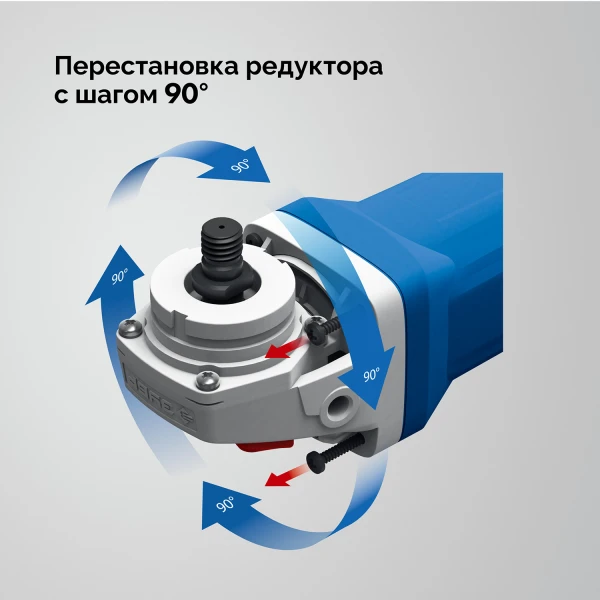

- Поворотная с шагом 90° голова позволяет настроить изделие под левую руку или для резки
- Защитный кожух диска с мгновенной регулировкой положения удобным рычажком в одно движение

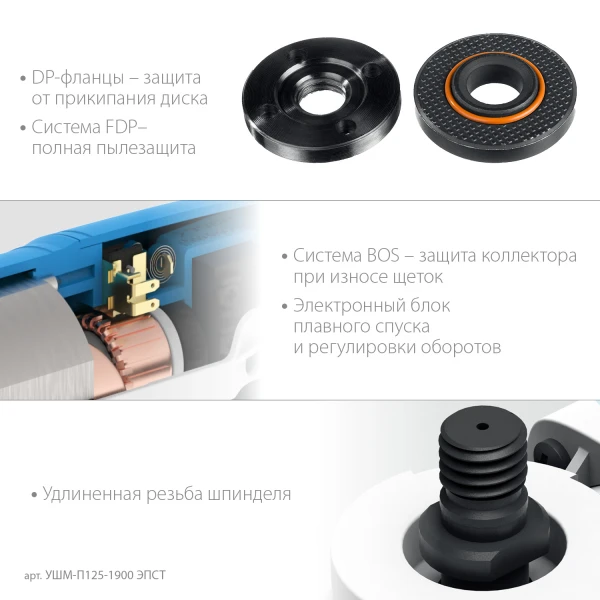

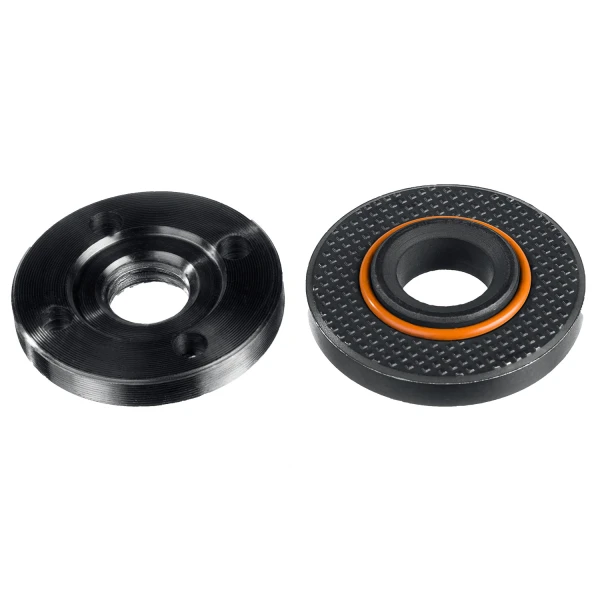

- DP - фланцы из разного материала предотвращают чрезмерное затягивание диска при работе
- Профессиональный уровень производства валов с механической обработкой после закалки предотвращает их деформацию
- Широкий эргономичный выключатель с пылезащитой, блокировкой непреднамеренного включения, а также фиксацией во включенном положении
- BOS - специальная конструкция щеткодержателя, предотвращающая повреждение коллектора при полном износе щеток
- Надежный хват благодаря основной и дополнительной рукояткам с мягкими накладками

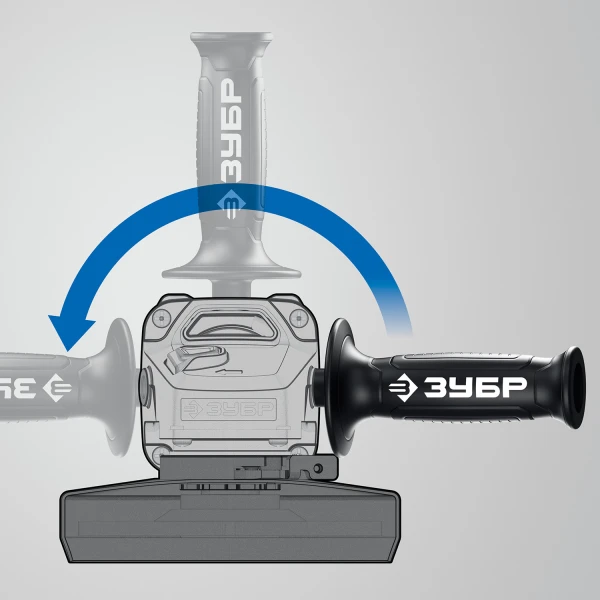

- Три места крепления дополнительной рукоятки для удобного хвата при любой работе
- Быстрый доступ к щеткам для замены
- Кабель питания с увеличенной длиной 3м в резиновой изоляции
Использование
Для зачистки, шлифовки и резки металлов, резки бетона и камня при установке соответствующих шлифовальных, отрезных, алмазных кругов
| Защита от перегрузки | есть |

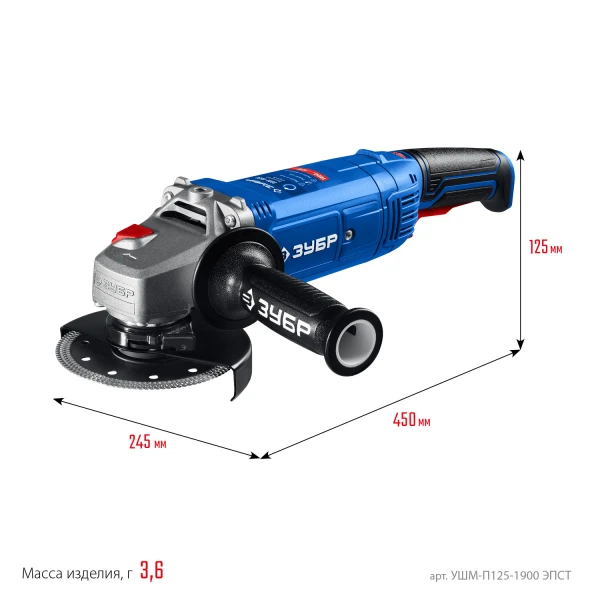

| Габариты, см | 53х14х14 |
| Масса изделия, кг | 3.6 |
| Масса в упаковке, кг | 4.2 |
| Гарантия | 60 |
| Число оборотов, об/мин | 3000-9500 |
| Плавный пуск | есть |
| Поддержание постоянных оборотов под нагрузкой | есть |
| Диаметр диска, мм | 125 |
| Посадочный диаметр, мм | 22.2 |
| Электронная регулировка оборотов | есть |
| Резьба шпинделя | М14 |
| Отключение питания при заклинивании диска | есть |
| Защита от непреднамеренного пуска | есть |
| Регулировка положения кожуха без инструмента | есть |
| Фиксация кнопки включения | есть |
| Дополнительная рукоятка | есть |
| Поворотная голова | есть |
| Поворотная основная рукоятка | есть |
| Суперфланец | есть |
| Мощность, Вт | 1900 |
| Напряжение, В/Гц | 230~/50 |
| Длина кабеля, м | 3 |
| Антивибрационная рукоятка | нет |
| Защита от повреждения коллектора | есть |
| Тип упаковки | коробка картонная |
| Быстрозажимная гайка МИГ | нет |

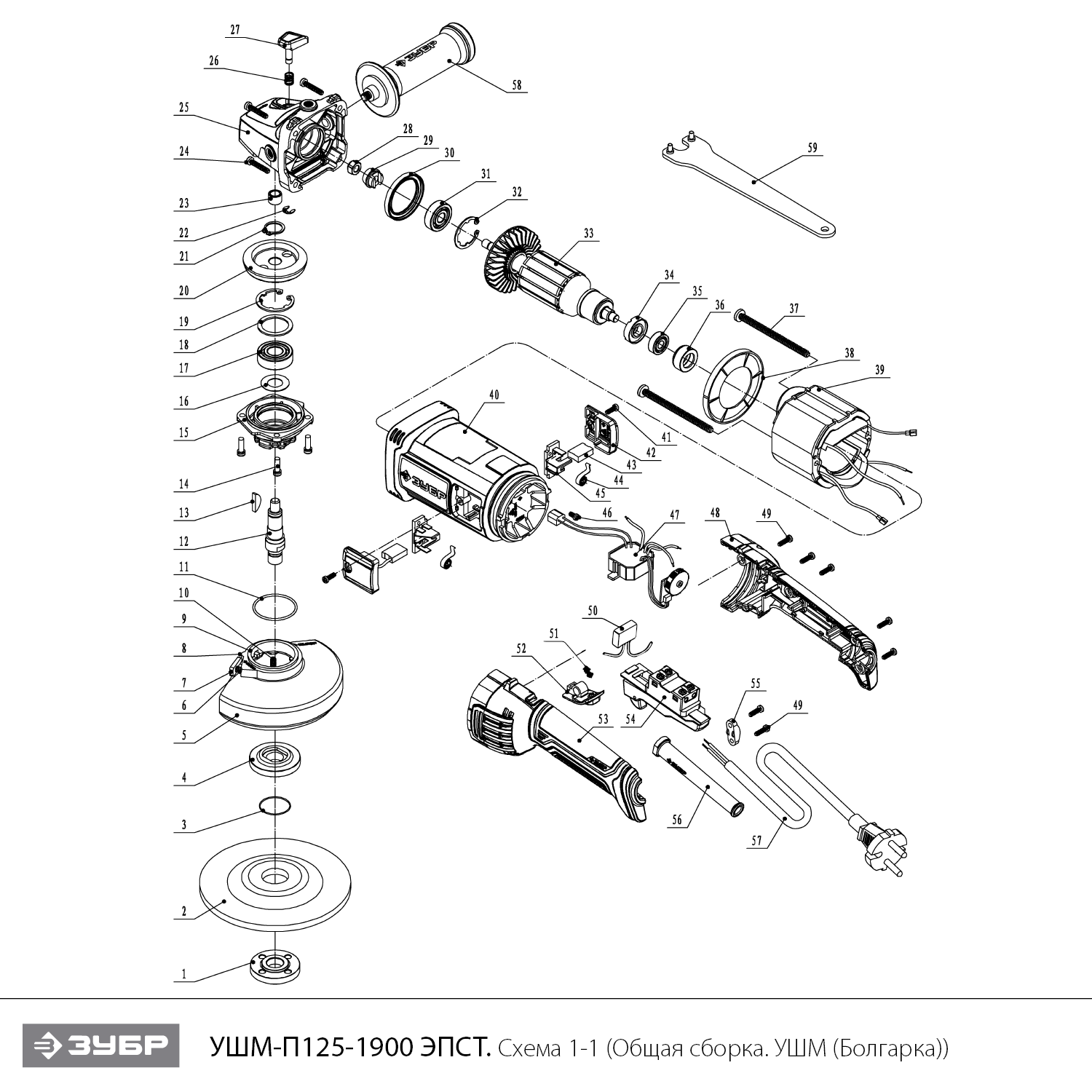

Схема сборки и запчасти ЗУБР 1900 Вт, d125 мм, УШМ, регулировка оборотов, Профессионал (УШМ-П125-1900 ЭПСТ)
| № | Наименование | Артикул | Цена | |
|---|---|---|---|---|
| 1 | Фланец прижимной внешний M14 | U353-115-001 | 111.07 | |
| 3 | Кольцо стопорное D26 | N000-017-189 | - | |
| 4 | Фланец внутренний D14 Ls17.5 | N000-019-862 | 135.8 | |
| 5 | Кожух защитный | N000-029-388 | 618.31 | |
| 7 | Рычаг | N000-029-390 | - | |
| 8 | Штифт D4x10 | N000-040-844 | - | |
| 9 | Кольцо | N000-029-392 | - | |
| 11 | Кольцо уплотнительное D42xd38x2 | N000-040-845 | - | |
| 12 | Шпиндель | N000-040-846 | 173.4 | |
| 13 | Шпонка 4X13 | N000-018-311 | 102 | |
| 15 | Крышка корпуса редуктора | N000-040-847 | 326.4 | |
| 16 | Шайба пылезащитная | U503-140-010 | - | |
| 17 | Подшипник шариковый 6202-2RS (35x15x11) n/n | U009-620-2RS | 206.1 | |
| 19 | Кольцо стопорное сжимное D34 | UM06-002-002 | 104.04 | |
| 20 | Шестерня ведомая D49хL17 Z36 | U503-140-015 | 538.91 | |
| 21 | Кольцо стопорное D14 | N000-013-868 | 103.05 | |
| 22 | Кольцо стопорное D5 Е-образное | N000-019-838 | 110.16 | |
| 23 | Подшипник игольчатый HK0910 (13х9х10) | U010-091-013 | 319.26 | |
| 25 | Корпус редуктора | N000-040-848 | 897.6 | |
| 26 | Пружина стопора D9xh13 | U503-140-023 | 103.05 | |
| 27 | Кнопка блокировки вала | N000-019-867 | 104.04 | |
| 29 | Шестерня ведущая D20x14 Z12 | U503-140-025 | 309.15 | |
| 30 | Щит пылезащитный | N000-019-868 | - | |
| 31 | Подшипник шариковый 6200-2RS (30x10x9) n/n | U009-620-0RS | 270.21 | |
| 33 | Ротор КД | N000-040-849 | 2 927.4 | |
| 34 | Кольцо магнитное | N000-040-850 | 265.2 | |
| 35 | Подшипник шариковый 608-2RS (22х8х7) CNBALL | U009-608-RS0 | 330.31 | |
| 36 | Втулка подшипника | N000-040-851 | 122.4 | |
| 38 | Диффузор | U503-140-032 | - | |
| 39 | Статор КД | N000-040-852 | 2 672.4 | |
| 40 | Корпус двигателя | N000-040-853 | 642.6 | |
| 42 | Крышка щеткодержателя (пара) | N000-040-854 | 326.4 | |
| 43 | Щетка угольная (пара) 6.5x10.7x17 | N000-040-855 | 320.73 | |
| 44 | Пружина спиральная | N000-040-856 | - | |
| 45 | Щеткодержатель (пара) | N000-040-857 | 220 | |
| 47 | Блок электронный (регулятор оборотов) n/r | V000-004-638 | 2 029.8 | |
| 48C | Рукоятка в сборе правая и левая часть (EV48.53) | N000-040-858 | 734.4 | |
| 50 | Конденсатор 0.33?F | N000-040-859 | - | |
| 51 | Пружина | N000-019-874 | 357 | |
| 52 | Кнопка фиксации поворота рукоятки | N000-035-604 | 103.05 | |
| 54 | Выключатель S230B 12(12)A 5E4 | V000-003-520 | 499.8 | |
| 57 | Шнур сетевой Rubber 2x1,5mm2 3m | U099-004-008-3 | 412.2 | |
| 58 | Рукоятка дополнительная | N000-040-860 | - | |
