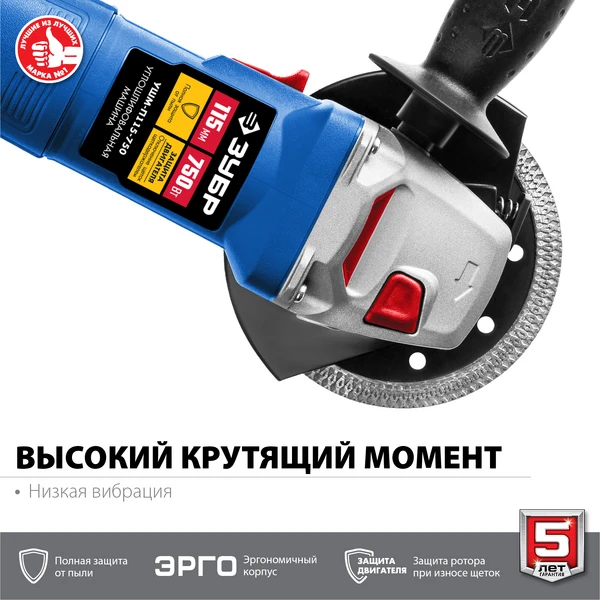

ЗУБР Компакт, 750 Вт, d115 мм, УШМ, Профессионал (УШМ-П115-750)














Максимально компактная машина для всех видов работ. Соотношение размера диска и мощности двигателя позволяет резать листовой металл, кирпич, керамику, выполнять зачистку и шлифовку. Усиленная пылезащита всех узлов гарантирует долгий срок службы вплоть до самых суровых условиях эксплуатации

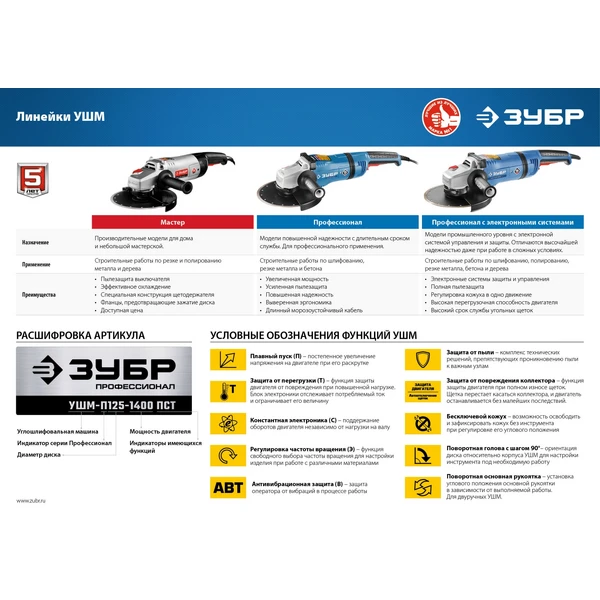

Преимущества
- Самая компактная и маневренная модель среди профессиональных одноручных машин в ассортименте ЗУБР. Очень удобна для работы в стесненных условиях
- Наиболее компактные размеры корпуса благодаря современным материалам и технологиям производства двигателя

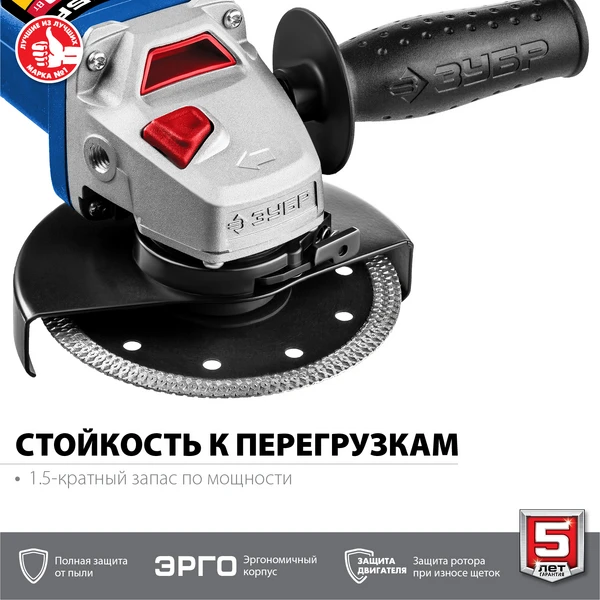

- HQM - повышенная стойкость двигателя к перегрузкам за счет более плотной укладки обмоток

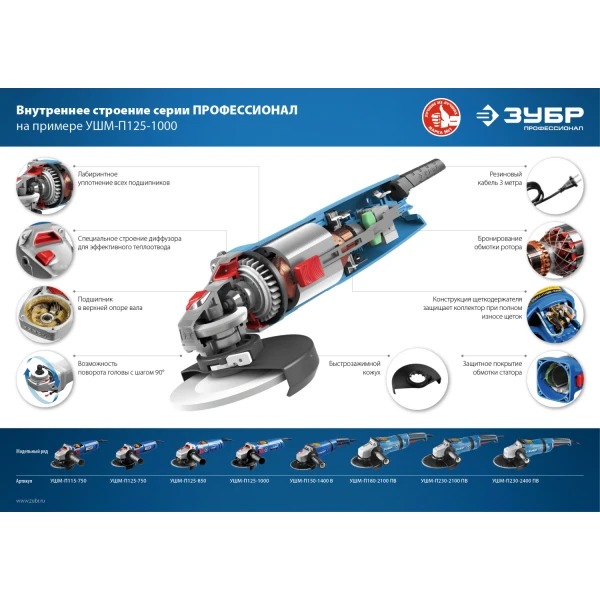

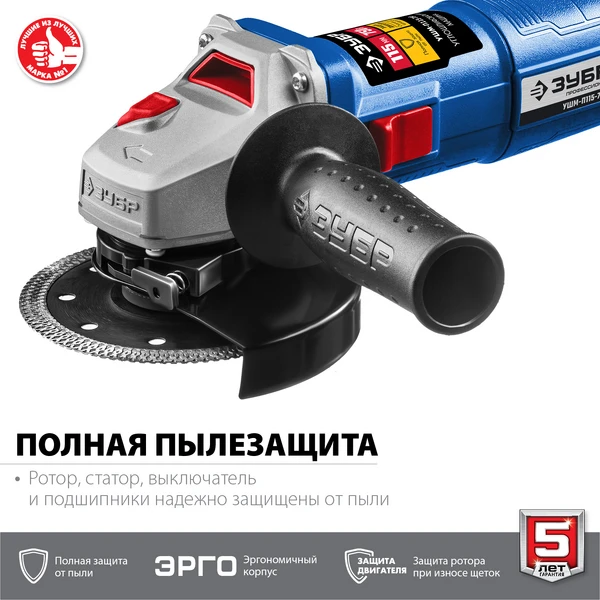

- FDP - полная защита основных узлов от пыли:
- ротор с капроновым бандажом и дополнительным слоем защитного лака,
- статор со специальным покрытием обмотки,
- пылезащищенный выключатель с ультразвуковой сваркой,

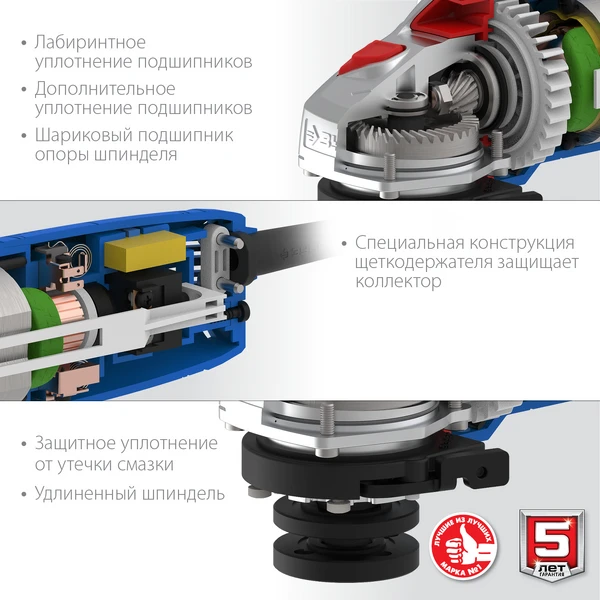

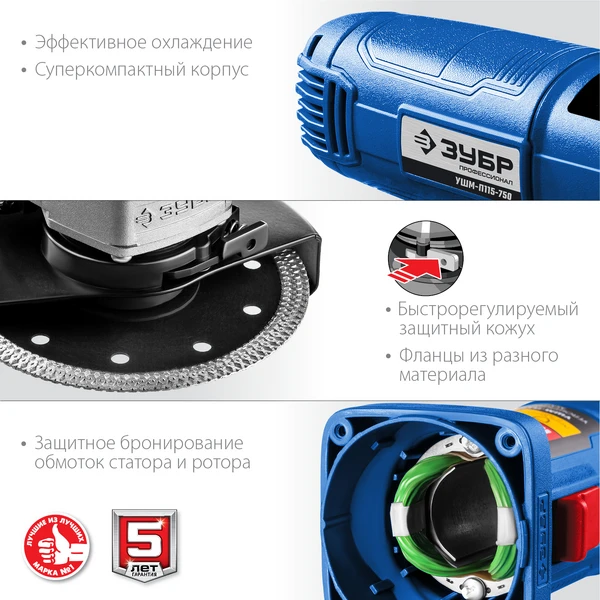

- лабиринтное уплотнение всех шариковых подшипников создает непроницаемый для пыли воздушный барьер - Специально разработанный корпус редуктора для улучшения теплоотвода и обеспечения прочности самого нагруженного узла
- Направляющий диффузор в системе обдува способствует стабильности температуры основных компонентов
- Низкий уровень шума за счет редуктора с косозубыми коническими шестернями

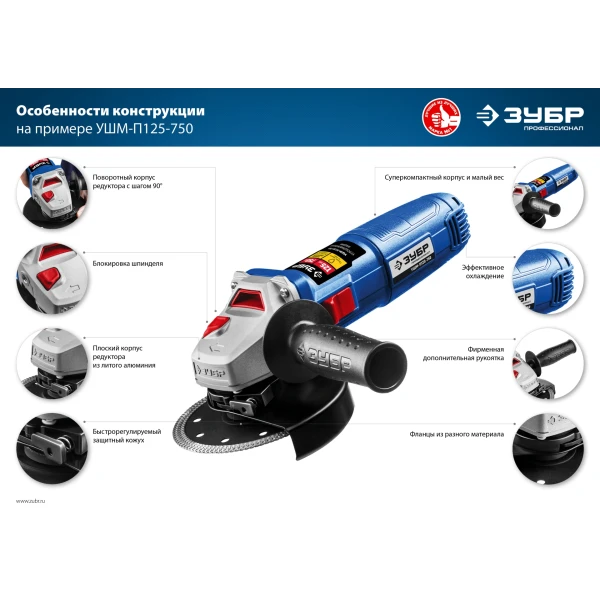

- Поворотная с шагом 90° голова позволяет настроить изделие под левую руку или для резки
- Защитный кожух диска с мгновенной регулировкой положения удобным рычажком в одно движение
- DP - фланцы из разного материала предотвращают чрезмерное затягивание диска при работе
- Профессиональный уровень производства валов с механической обработкой после закалки предотвращает их деформацию
- Легкое включение удобной кнопкой в одно движение
- Удлиненный шпиндель для установки любого доступного расходного инструмента
- BOS - специальная конструкция щеткодержателя, предотвращающая повреждение коллектора при полном износе щеток
- Простой доступ к щеткам для замены
- Кабель питания с увеличенной длиной 3м в резиновой изоляции
Использование
Для зачистки, шлифовки и резки металлов, резки бетона и камня при установке соответствующих шлифовальных, отрезных, алмазных кругов

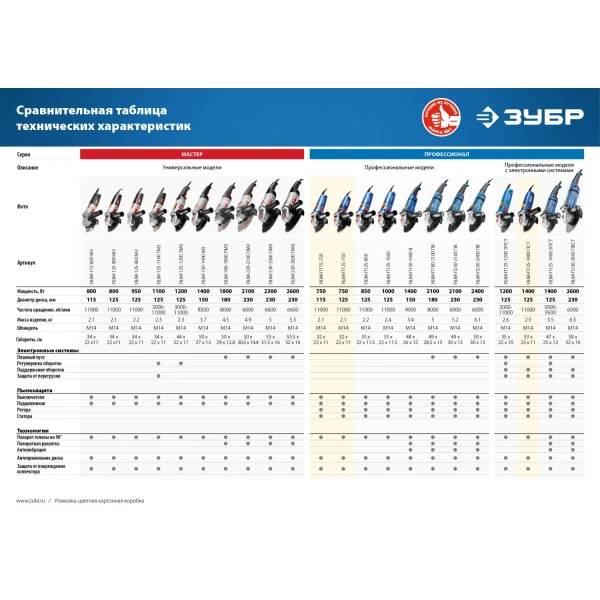

Защита от перегрузки | нет |
Габариты, см | 39x14x11 |
Масса изделия, кг | 2.1 |
Масса в упаковке, кг | 2.5 |
Гарантия | 60 |
Число оборотов, об/мин | 11000 |
Плавный пуск | нет |
Поддержание постоянных оборотов под нагрузкой | нет |
Диаметр диска, мм | 115 |
Посадочный диаметр, мм | 22.2 |
Электронная регулировка оборотов | нет |
Резьба шпинделя | М14 |
Отключение питания при заклинивании диска | нет |
Защита от непреднамеренного пуска | нет |
Регулировка положения кожуха без инструмента | есть |
Фиксация кнопки включения | есть |

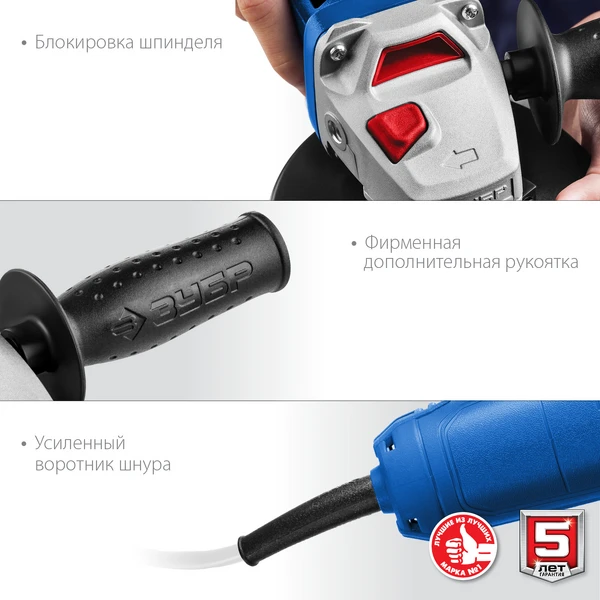

Дополнительная рукоятка | есть |
Поворотная голова | есть |
Поворотная основная рукоятка | нет |
Суперфланец | есть |
Мощность, Вт | 750 |
Напряжение, В/Гц | 230/50 |
Длина кабеля, м | 3 |
Антивибрационная рукоятка | нет |
Защита от повреждения коллектора | есть |
Тип упаковки | коробка картонная |
Быстрозажимная гайка МИГ | нет |

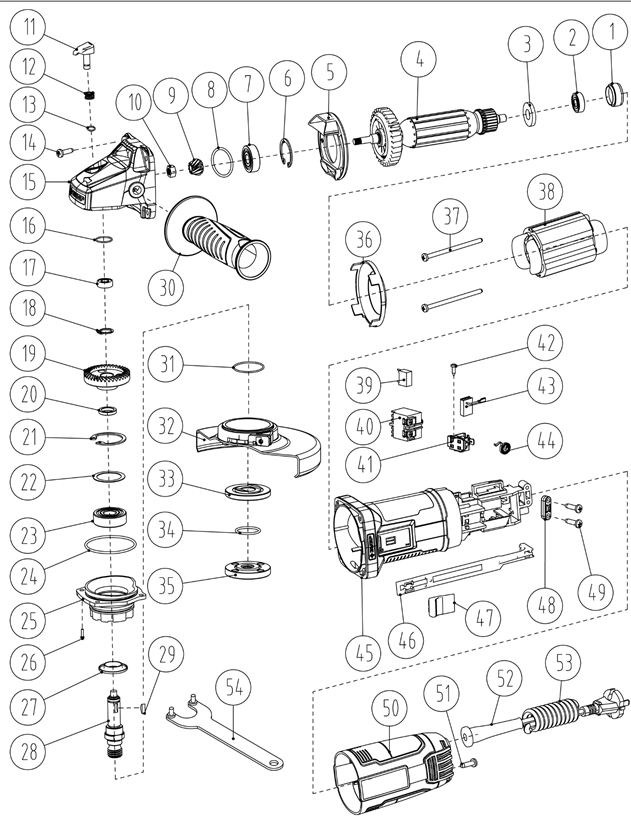

ЗУБР Компакт, 750 Вт, d115 мм, УШМ, Профессионал (УШМ-П115-750) : схема сборки и запчасти
№ | Наименование | Артикул | Цена | |
---|---|---|---|---|
1 | Втулка подшипника 607 резиновая | N000-029-085 | 164 | |
2 | Подшипник шариковый 607 RS (19х7х6) | U009-607-RS0 | 303 | |
3 | Кольцо пылезащитное D23 х d7 | N000-029-897 | 53 | |
4 | Ротор | N000-029-898 | 1 114 | |
5 | Дефлектор | N000-029-899 | 101 | |
6 | Кольцо стопорное D26 | N000-017-189 | - | |
7 | Подшипник шариковый 629-2Z (26х9х8) OG | U009-629-RS0 | 311 | |
8 | Кольцо уплотнительное D25х2 | N000-029-088 | 29 | |
9 | Шестерня ведущая | N000-029-900 | 210 | |
10 | Гайка М6 | N000-023-515 | - | |
11 | Кнопка стопора | N000-029-091 | 19 | |
12 | Пружина стопора D9xh9 | N000-029-092 | 89 | |
13 | Кольцо стопорное D4.7хd0.8 | N000-029-094 | 31 | |
14 | Саморез 4x18 T20 #F | UM02-000-028 | 101 | |
15 | Корпус редуктора | N000-029-901 | 468 | |
16 | Кольцо уплотнительное D14хd2 | N000-029-095 | 23 | |
17 | Подшипник шариковый 696-2Z (15х6х5) OEPECE | U009-696-RS0 | 138 | |
18 | Кольцо стопорное D12 Е-образное | UM06-000-012 | 101 | |
19 | Шестерня ведомая | N000-029-902 | 325 | |
21 | Кольцо стопорное D32mm | N000-026-368 | 101 | |
22 | Шайба пружинная D31 | N000-029-097 | 29 | |
23 | Подшипник шариковый 6201-2RS (32х12х10) n/n | U009-620-1RS | 202 | |
24 | Кольцо уплотнительное D46 | U455-800-064 | 202 | |
25 | Крышка редуктора | N000-029-903 | 306 | |
26 | Винт M4x16 | N000-022-572 | - | |
27 | Пыльник | N000-029-099 | 48 | |
28 | Шпиндель | N000-029-101 | 213 | |
29 | Шпонка 3х3.7х10 | N000-029-100 | 25 | |
30 | Рукоятка дополнительная | N000-029-102 | 404 | |
31 | Кольцо уплотнительное D39хd2 | N000-014-406 | 178 | |
32 | Кожух диска | N000-029-904 | - | |
33 | Фланец внутренний D14 Ls17.5 | N000-019-862 | 133 | |
34 | Кольцо уплотнительное D20.2xd2 | N000-029-105 | 29 | |
35 | Фланец прижимной внешний M14 | U353-115-001 | 109 | |
36 | Диффузор | N000-029-905 | 101 | |
37 | Саморез ST4x45 | N000-018-360 | - | |
38 | Статор | N000-029-906 | 1 082 | |
39 | Конденсатор 0.22uF | N000-019-847 | - | |
40 | Выключатель FA2-5/2W 6(5)A ~250V 5E4 | V000-003-307 | 291 | |
41 | Щеткодержатель | N000-029-907 | 66 | |
42 | Саморез ST2.9х10 | N000-004-835 | - | |
43 | Щетка графитовая (пара) 6х9х15 | N000-029-908 | 148 | |
44 | Пружина щетки | N000-029-909 | 45 | |
45 | Корпус двигателя | N000-029-910 | 297 | |
46 | Тяга выключателя L=150мм | N000-029-911 | 46 | |
47 | Клавиша выключателя | N000-029-114 | 89 | |
48 | Прижим шнура | N000-029-115 | - | |
49 | Саморез d4x16 | N000-007-723 | - | |
50 | Крышка корпуса двигателя | N000-029-912 | 153 | |
52 | Воротник шнура | N000-029-117 | 202 | |
53 | Шнур сетевой | N000-029-118 | 505 | |
