ЗУБР Компакт, 750 Вт, d125 мм, УШМ, Профессионал (УШМ-П125-750)
Максимально компактная машина для всех видов работ. Сочетание диска 125 мм и мощности двигателя позволяет резать металл, кирпич, керамику, выполнять зачистку и шлифовку. Усиленная пылезащита всех узлов гарантирует долгий срок службы вплоть до самых суровых условиях эксплуатации

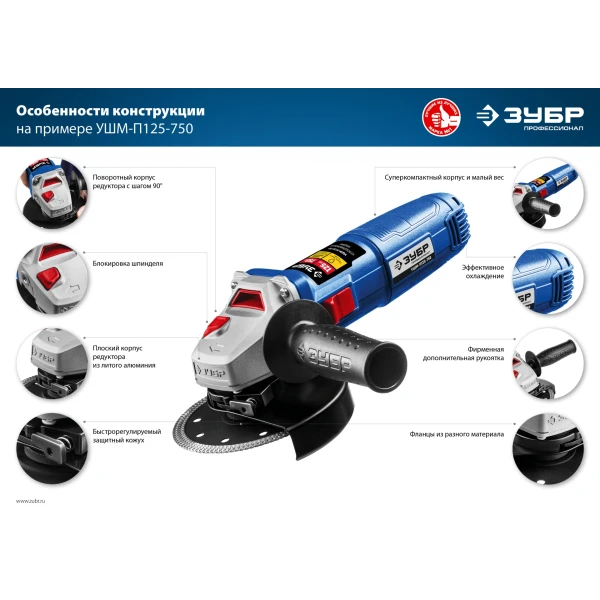

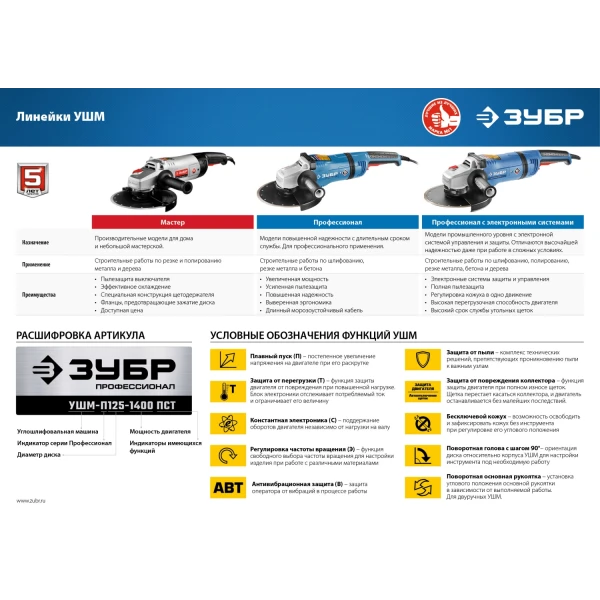

Преимущества
- Самая компактная и маневренная модель среди профессиональных одноручных машин в ассортименте ЗУБР. Очень удобна для работы в стесненных условиях
- Наиболее компактные размеры корпуса благодаря современным материалам и технологиям производства двигателя

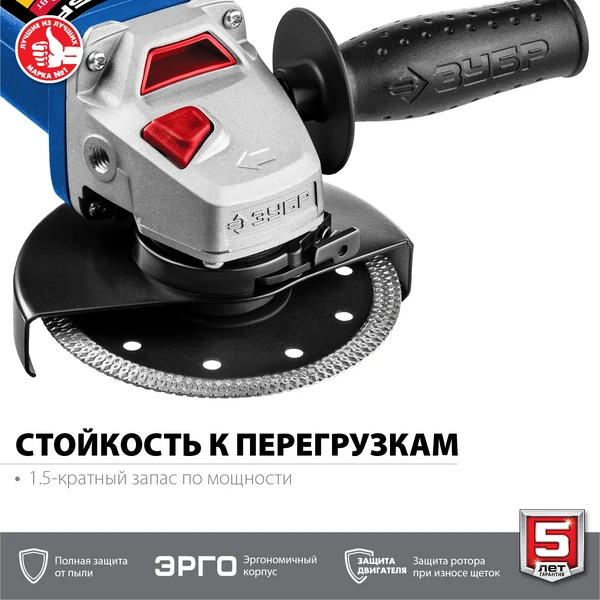

- HQM - повышенная стойкость двигателя к перегрузкам за счет более плотной укладки обмоток

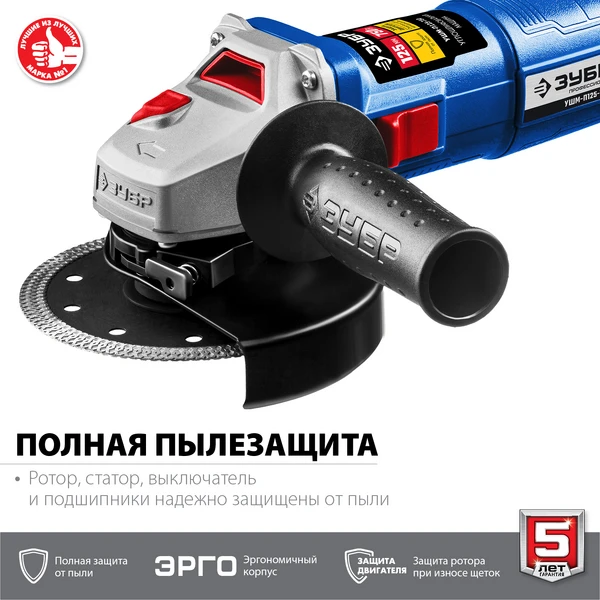

- FDP - полная защита основных узлов от пыли:
- ротор с капроновым бандажом и дополнительным слоем защитного лака,
- статор со специальным покрытием обмотки,
- пылезащищенный выключатель с ультразвуковой сваркой,

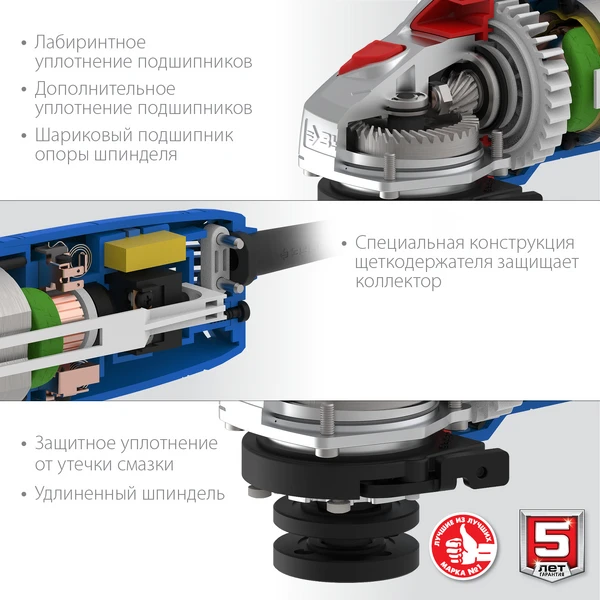

- лабиринтное уплотнение всех шариковых подшипников создает непроницаемый для пыли воздушный барьер - Специально разработанный корпус редуктора для улучшения теплоотвода и обеспечения прочности самого нагруженного узла

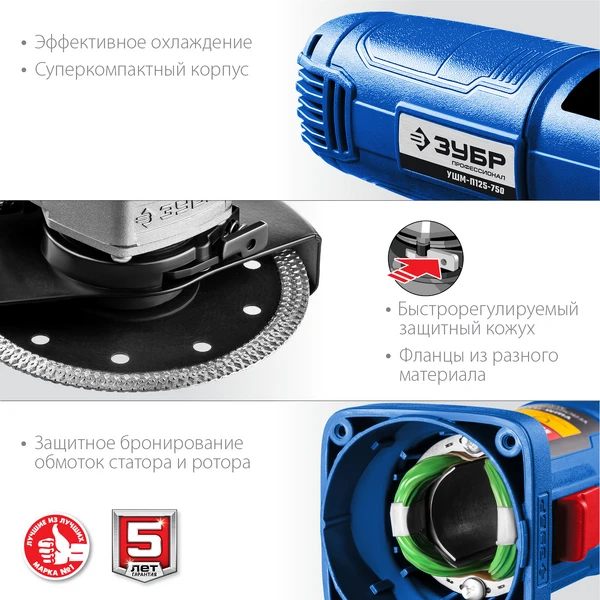

- Направляющий диффузор в системе обдува способствует стабильности температуры основных компонентов
- Низкий уровень шума за счет редуктора с косозубыми коническими шестернями

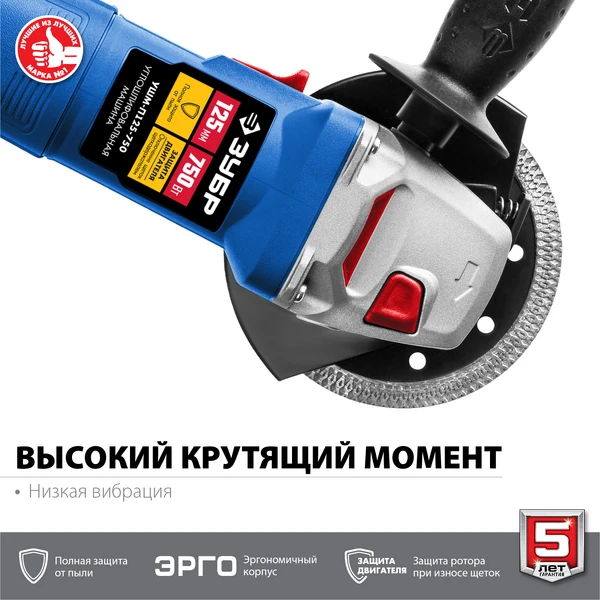

- Поворотная с шагом 90° голова позволяет настроить изделие под левую руку или для резки

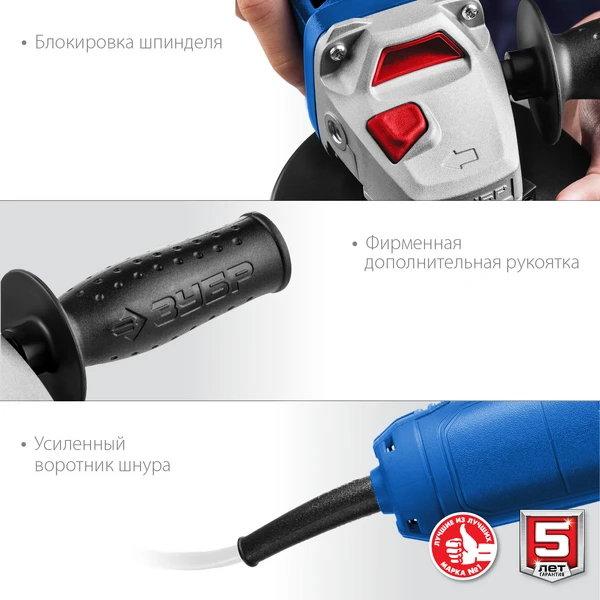

- Защитный кожух диска с мгновенной регулировкой положения удобным рычажком в одно движение
- DP - фланцы из разного материала предотвращают чрезмерное затягивание диска при работе
- Профессиональный уровень производства валов с механической обработкой после закалки предотвращает их деформацию
- Легкое включение удобной кнопкой в одно движение
- Удлиненный шпиндель для установки любого доступного расходного инструмента
- BOS - специальная конструкция щеткодержателя, предотвращающая повреждение коллектора при полном износе щеток
- Простой доступ к щеткам для замены
- Кабель питания с увеличенной длиной 3м в резиновой изоляции
Использование
Для зачистки, шлифовки и резки металлов, резки бетона и камня при установке соответствующих шлифовальных, отрезных, алмазных кругов

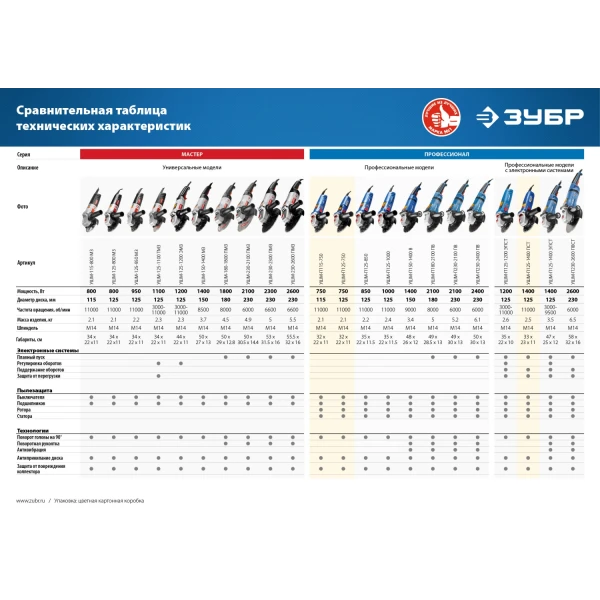

| Защита от перегрузки | нет |
| Габариты, см | 39x14x11 |
| Масса изделия, кг | 2.1 |
| Масса в упаковке, кг | 2.5 |
| Гарантия | 60 |
| Число оборотов, об/мин | 11000 |
| Плавный пуск | нет |
| Поддержание постоянных оборотов под нагрузкой | нет |
| Диаметр диска, мм | 125 |
| Посадочный диаметр, мм | 22.2 |
| Электронная регулировка оборотов | нет |
| Резьба шпинделя | М14 |
| Отключение питания при заклинивании диска | нет |
| Защита от непреднамеренного пуска | нет |
| Регулировка положения кожуха без инструмента | есть |
| Фиксация кнопки включения | есть |
| Дополнительная рукоятка | есть |
| Поворотная голова | есть |
| Поворотная основная рукоятка | нет |
| Суперфланец | есть |
| Мощность, Вт | 750 |
| Напряжение, В/Гц | 230/50 |
| Длина кабеля, м | 3 |
| Антивибрационная рукоятка | нет |
| Защита от повреждения коллектора | есть |
| Тип упаковки | коробка картонная |
| Быстрозажимная гайка МИГ | нет |

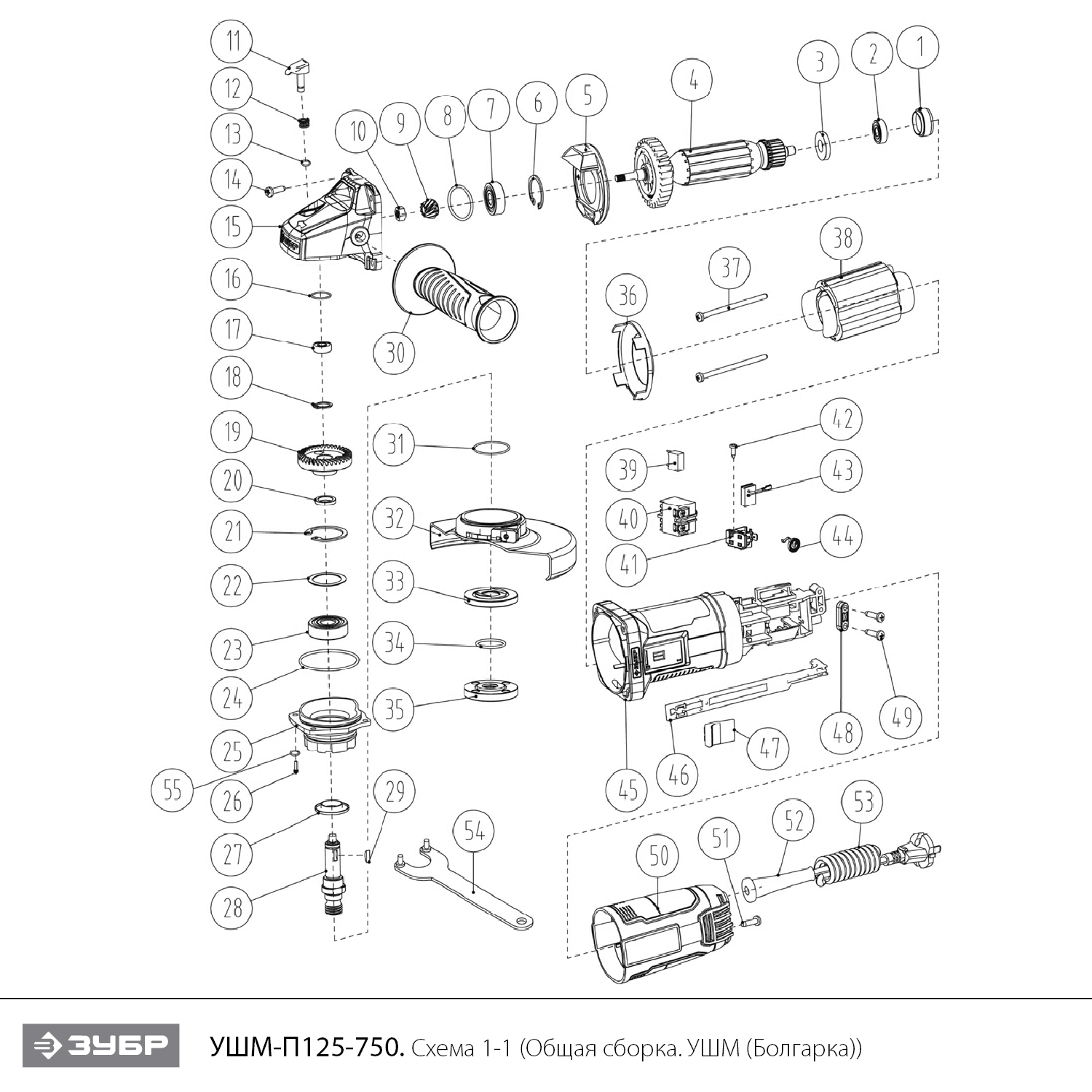

Схема сборки и запчасти ЗУБР Компакт, 750 Вт, d125 мм, УШМ, Профессионал (УШМ-П125-750)
| № | Наименование | Артикул | Цена | |
|---|---|---|---|---|
| 1 | Втулка подшипника 607 резиновая | N000-029-085 | 163.62 | |
| 2 | Подшипник шариковый 607 RS (19х7х6) | U009-607-RS0 | 303.09 | |
| 3 | Кольцо пылезащитное D23 х d7 | N000-029-897 | 100 | |
| 4 | Ротор | N000-029-898 | 1 113.64 | |
| 5 | Дефлектор | N000-029-899 | 101.03 | |
| 6 | Кольцо стопорное D26 | N000-017-189 | - | |
| 7 | Подшипник шариковый 629-2Z (26х9х8) OG | U009-629-RS0 | 311 | |
| 8 | Кольцо уплотнительное D25х2 | N000-029-088 | 102 | |
| 9 | Шестерня ведущая | N000-029-900 | 210.17 | |
| 10 | Гайка М6 | N000-023-515 | - | |
| 11 | Кнопка стопора | N000-029-091 | 100 | |
| 12 | Пружина стопора D9xh9 | N000-029-092 | 100 | |
| 13 | Кольцо стопорное D4.7хd0.8 | N000-029-094 | 102 | |
| 14 | Саморез 4x18 T20 #F | UM02-000-028 | 101.03 | |
| 15 | Корпус редуктора | N000-029-901 | 468.26 | |
| 16 | Кольцо уплотнительное D14хd2 | N000-029-095 | 102 | |
| 17 | Подшипник шариковый 696-2Z (15х6х5) OEPECE | U009-696-RS0 | 137.75 | |
| 18 | Кольцо стопорное D12 Е-образное | UM06-000-012 | 101.03 | |
| 19 | Шестерня ведомая | N000-029-902 | 324.54 | |
| 21 | Кольцо стопорное D32mm | N000-026-368 | 101.03 | |
| 22 | Шайба пружинная D31 | N000-029-097 | 100 | |
| 23 | Подшипник шариковый 6201-2RS (32х12х10) n/n | U009-620-1RS | 202.06 | |
| 24 | Кольцо уплотнительное D46 | U455-800-064 | 202.06 | |
| 25 | Крышка редуктора | N000-029-903 | 305.99 | |
| 26 | Винт M4x16 | N000-022-572 | - | |
| 27 | Пыльник | N000-029-099 | 100 | |
| 28 | Шпиндель | N000-029-101 | 213.26 | |
| 29 | Шпонка 3х3.7х10 | N000-029-100 | 102 | |
| 30 | Рукоятка дополнительная | N000-029-102 | 404.12 | |
| 31 | Кольцо уплотнительное D39хd2 | N000-014-406 | 178.18 | |
| 32 | Кожух диска | N000-029-904 | - | |
| 33 | Фланец внутренний D14 Ls17.5 | N000-019-862 | 133.14 | |
| 34 | Кольцо уплотнительное D20.2xd2 | N000-029-105 | 100 | |
| 35 | Фланец прижимной внешний M14 | U353-115-001 | 108.89 | |
| 36 | Диффузор | N000-029-905 | 101.03 | |
| 37 | Саморез ST4x45 | N000-018-360 | - | |
| 38 | Статор | N000-029-906 | 1 081.76 | |
| 39 | Конденсатор 0.22uF | N000-019-847 | - | |
| 40 | Выключатель FA2-5/2W 6(5)A ~250V 5E4 | V000-003-307 | 291.43 | |
| 41 | Щеткодержатель | N000-029-907 | 100 | |
| 42 | Саморез ST2.9х10 | N000-004-835 | - | |
| 43 | Щетка графитовая (пара) 6х9х15 | N000-029-908 | 148.36 | |
| 44 | Пружина щетки | N000-029-909 | 100 | |
| 45 | Корпус двигателя | N000-029-910 | 296.71 | |
| 46 | Тяга выключателя L=150мм | N000-029-911 | 100 | |
| 47 | Клавиша выключателя | N000-029-114 | 102 | |
| 48 | Прижим шнура | N000-029-115 | - | |
| 49 | Саморез d4x16 | N000-007-723 | - | |
| 50 | Крышка корпуса двигателя | N000-029-912 | 153 | |
| 52 | Воротник шнура | N000-029-117 | 202.06 | |
| 53 | Шнур сетевой | N000-029-118 | 505.15 | |
