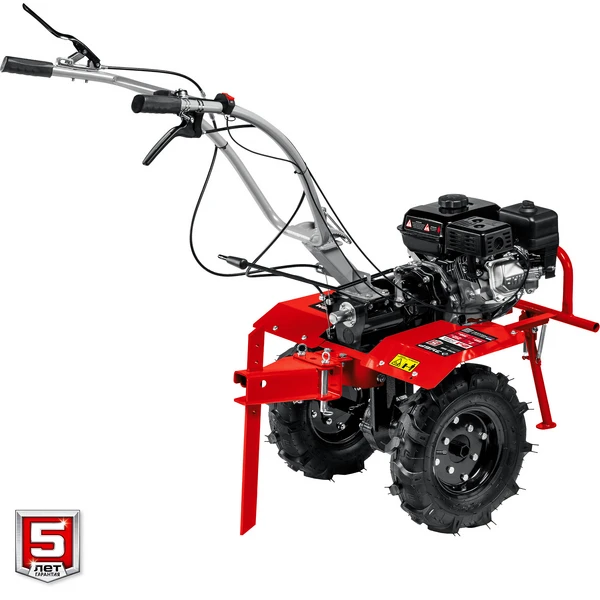

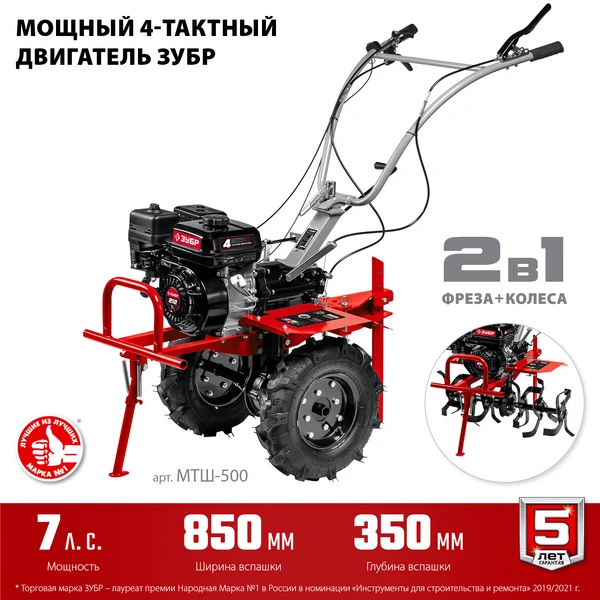

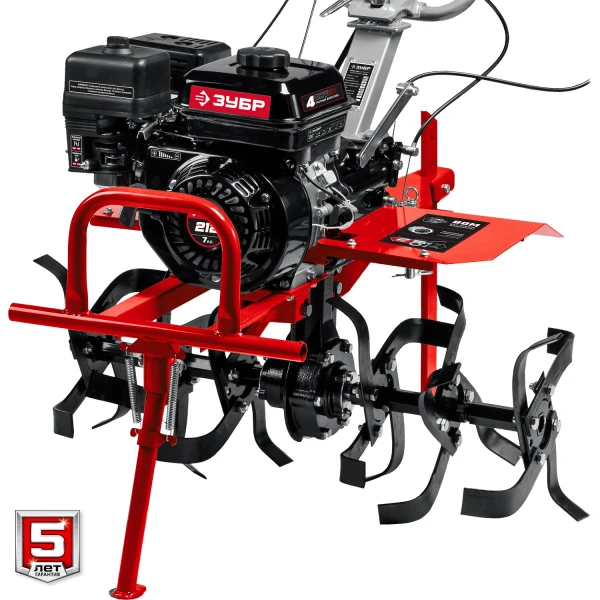

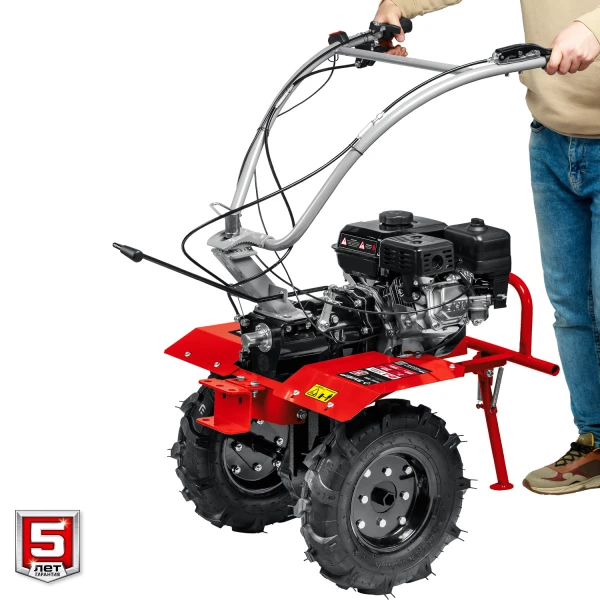

ЗУБР 7 л.с., мотоблок с ВОМ (МТШ-500)
Мощный бензиновый мотоблок предназначен для рыхления и культивирования, а при использовании дополнительного навесного оборудования спектр применения мотоблока значительно расширится. Модель предлагает отличное сочетание высокой…
- Мощность
- 5150 Вт
- Число оборотов вала, об/мин
- 93 / 1-ая, 130 / 2-ая, 68 / задняя
- Глубина вспашки, мм
- 350
- Емкость топливного бака, л
- 3.6
- Мощность двигателя
- 7 л.с.

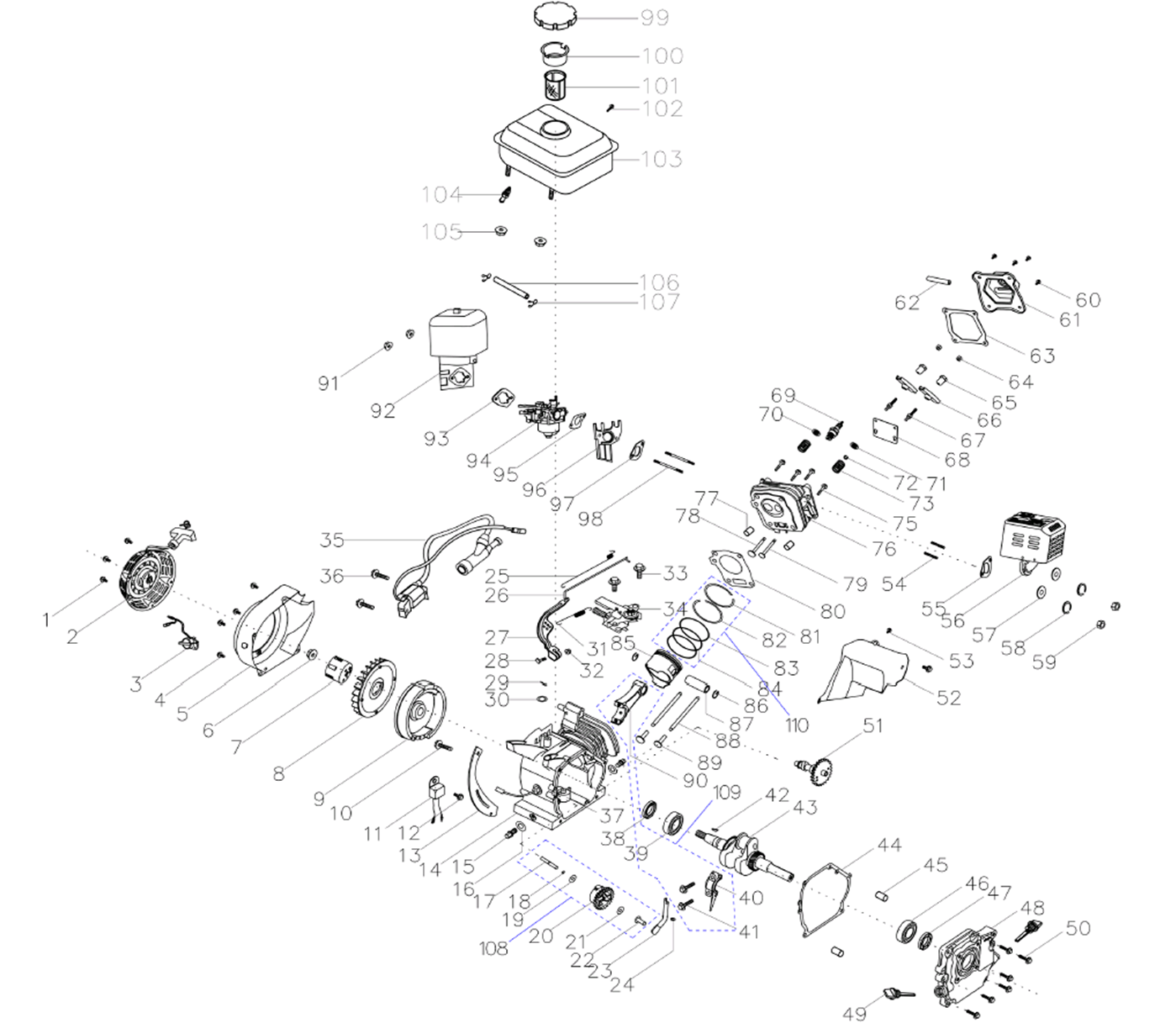

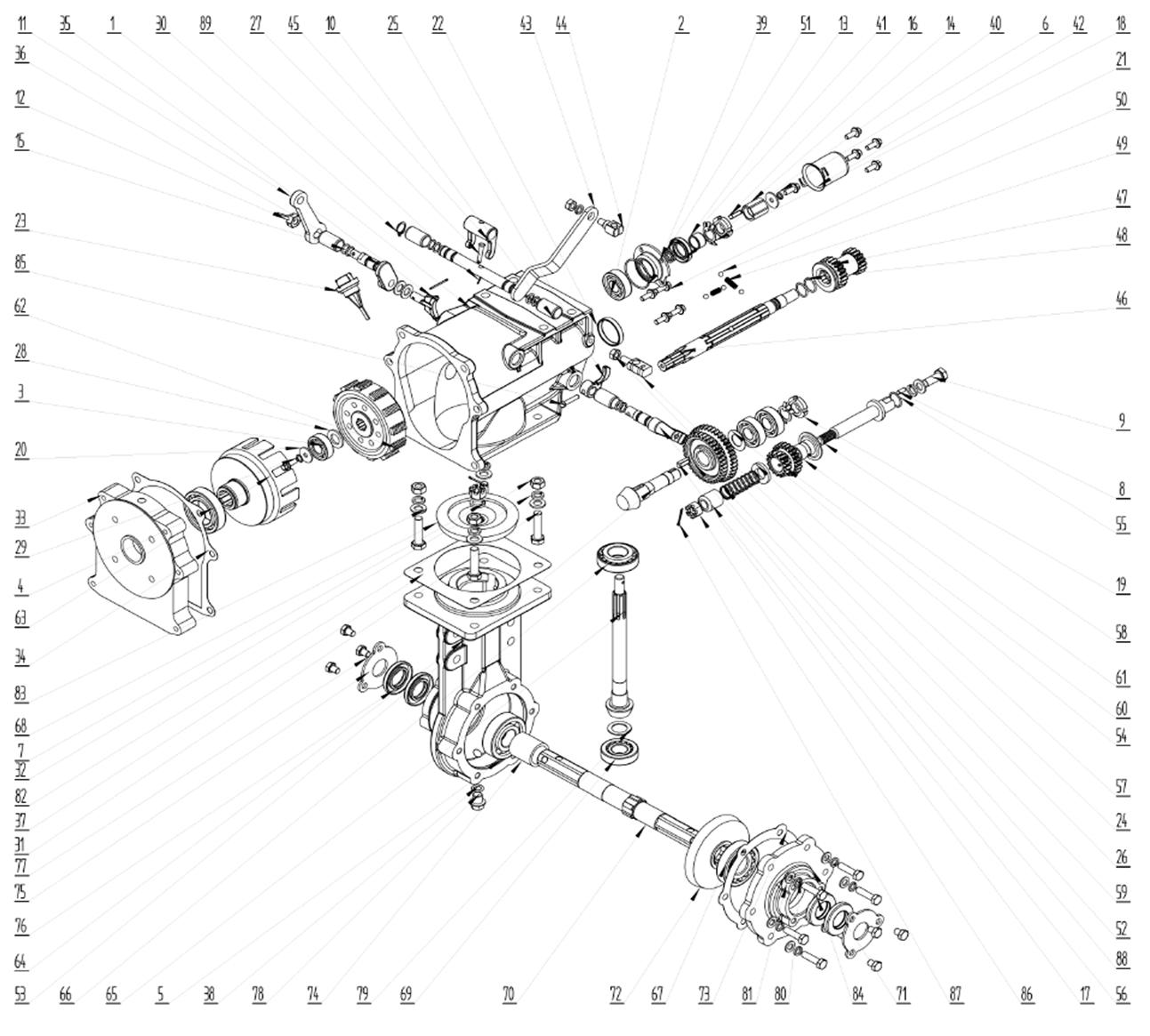

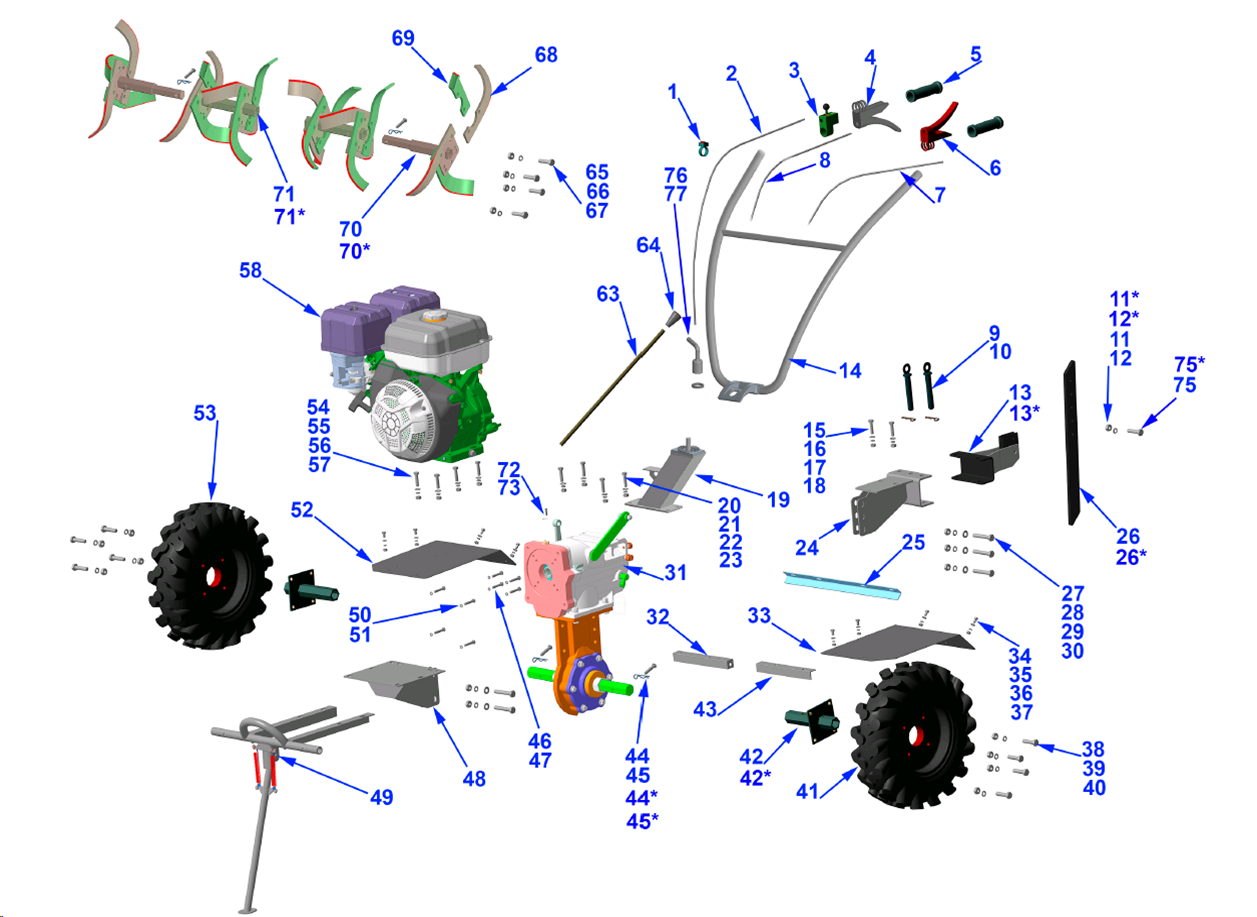

Схема сборки и запчасти
Детали из схем модели «МТШ-500». Выберите позицию на схеме или в списке. Цена и наличие — по связанной карточке запчасти.

Интерактивные точки для этой схемы ещё не размечены: номер позиции указан на самом чертеже и в списке.
| № | Наименование и наличие | Артикул | Цена | Действие |
|---|---|---|---|---|
| Выключатель зажигания 23kV/0.001A (V000-003-412)Склад ЦС В наличиидо пункта выдачи — до 10 дней | V000-003-412 | 527,34 ₽ | ||
| Трос дроссельной заслонки L=1505 d=1.2 (N000-035-762)Склад ЦС малодо пункта выдачи — до 10 дней | N000-035-762 | 246,84 ₽ | ||
| Рычаг газа (N000-029-665)Склад ЦС В наличиидо пункта выдачи — до 10 дней | N000-029-665 | 689,52 ₽ | ||
| Рычаг привода сцепления (заднего хода) (N000-029-661)Склад ЦС очень малодо пункта выдачи — до 10 дней | N000-029-661 | 946,56 ₽ | ||
| Ручка резиновая (N000-029-662)Под заказ | N000-029-662 | по запросу | ||
| Рычаг привода сцепления (N000-029-819)Склад ЦС малодо пункта выдачи — до 10 дней | N000-029-819 | 663,00 ₽ | ||
| Трос сцепления L=1205 d=2 (N000-035-764)Склад ЦС очень малодо пункта выдачи — до 10 дней | N000-035-764 | 436,56 ₽ | ||
| Трос реверса L=1210 d=2 (N000-035-765)Склад ЦС малодо пункта выдачи — до 10 дней | N000-035-765 | 462,06 ₽ | ||
| Штифт сцепки 16x120 в сборе с шплинтом (N000-029-694)Склад ЦС очень мало | N000-029-694 | 285,60 ₽ | ||
| Кронштейн сцепки V1 (N000-035-755)Под заказ | N000-035-755 | 2 500,00 ₽ | ||
| Руль (N000-035-757)Под заказ | N000-035-757 | по запросу | ||
| Опора крепления руля (N000-035-760)Под заказ | N000-035-760 | по запросу | ||
| Кронштейн задний (N000-035-770)Под заказ | N000-035-770 | 3 500,00 ₽ | ||
| Кронштейн крыльев задний (N000-035-772)Под заказ | N000-035-772 | 319,87 ₽ | ||
| Сошник L520x12 (N000-035-774)Склад ЦС малодо пункта выдачи — до 10 дней | N000-035-774 | 1 538,16 ₽ | ||
| Коробка передач в сборе (N000-035-696)Под заказ | N000-035-696 | 19 476,75 ₽ | ||
| Кронштейн крыльев передний правый (N000-035-697)Под заказ | N000-035-697 | 319,87 ₽ | ||
| Крыло левое (N000-035-698)Под заказ | N000-035-698 | 319,87 ₽ | ||
| Колесо пневматическое левое 4.00-8 (N000-032-376)Склад ЦС очень малодо пункта выдачи — до 10 дней | N000-032-376 | 9 483,96 ₽ | ||
| Ось колесная 23 мм (двухсторонняя) (N000-032-267)Склад ЦС многодо пункта выдачи — до 10 дней | N000-032-267 | 1 999,20 ₽ | ||
| Кронштейн крыльев передний левый (N000-035-709)Под заказ | N000-035-709 | 319,87 ₽ | ||
| Штифт с головкой и шплинтом 8х40 (N000-029-850)Склад ЦС очень мало | N000-029-850 | 176,46 ₽ | ||
| Рама Х-107 (N000-035-715)Под заказ | N000-035-715 | по запросу | ||
| Опора-стойка (N000-035-717)Под заказ | N000-035-717 | по запросу | ||
| Крыло правое (N000-035-721)Под заказ | N000-035-721 | 319,87 ₽ | ||
| Колесо пневматическое правое 4.00-8 (N000-032-380)Склад ЦС очень малодо пункта выдачи — до 10 дней | N000-032-380 | 9 483,96 ₽ | ||
| Двигатель 7 л.с. (N000-035-726)Под заказ | N000-035-726 | по запросу | ||
| Вороток с ручкой и с резьбой М16 (N000-035-731)Под заказ | N000-035-731 | по запросу | ||
| Ручка переключения передач (N000-035-733)Под заказ | N000-035-733 | по запросу | ||
| Ручка резиновая (N000-035-735)Под заказ | N000-035-735 | по запросу | ||
| Нож фрезы левый (N000-035-740)Склад ЦС малодо пункта выдачи — до 10 дней | N000-035-740 | 278,46 ₽ | ||
| Нож фрезы правый (N000-035-742)Склад ЦС многодо пункта выдачи — до 10 дней | N000-035-742 | 278,46 ₽ | ||
| Ось фрезы (1 группа) (N000-029-834)Склад ЦС очень малодо пункта выдачи — до 10 дней | N000-029-834 | 600,78 ₽ | ||
| Ось (3 фрезы) 23 мм левая (N000-039-342)Склад ЦС малодо пункта выдачи — до 10 дней | N000-039-342 | 1 644,24 ₽ | ||
| Ось фрезы (2 группы) (N000-029-837)Склад ЦС очень малодо пункта выдачи — до 10 дней | N000-029-837 | 600,78 ₽ | ||
| Ось (3 фрезы) 23 мм правая (N000-039-343)Склад ЦС очень малодо пункта выдачи — до 10 дней | N000-039-343 | 1 644,24 ₽ | ||
| Палец 5х25 мм (N000-032-262)Под заказ | N000-032-262 | по запросу | ||
| Шестерня центральная (N000-035-748)Под заказ | N000-035-748 | по запросу | ||
| Вороток с резьбой М20 (N000-035-751)Под заказ | N000-035-751 | по запросу | ||
| Корпус (N000-035-761)Под заказ | N000-035-761 | по запросу | ||
| Подшипник шариковый 6203 открытый (40х17х12) SKF (U009-620-300)Склад ЦС очень мало | U009-620-300 | 292,74 ₽ | ||
| Подшипник шариковый 6202 открытый (35х15х11) CCEB (N000-006-326)Склад ЦС многодо пункта выдачи — до 10 дней | N000-006-326 | 367,50 ₽ | ||
| Подшипник 6007 (N000-035-763)Под заказ | N000-035-763 | по запросу | ||
| Подшипник шариковый 6305-2RS (62x25x17) n/n (N000-029-068)Склад ЦС малодо пункта выдачи — до 10 дней | N000-029-068 | 972,79 ₽ | ||
| Втулка D18хd14хh30 (N000-035-766)Под заказ | N000-035-766 | по запросу | ||
| Рычаг переключения передач (N000-035-767)Под заказ | N000-035-767 | по запросу | ||
| Втулка (N000-035-756)Под заказ | N000-035-756 | по запросу | ||
| Втулка (N000-035-758)Под заказ | N000-035-758 | по запросу | ||
| Шайба стопорная М16 (N000-035-759)Под заказ | N000-035-759 | по запросу | ||
| Кольцо резиновое уплотнительное O-типа D40xh7 (N000-035-768)Под заказ | N000-035-768 | по запросу | ||
| Пробка маслозаливного отверстия (N000-035-769)Под заказ | N000-035-769 | по запросу | ||
| Опора фиксирующая трос (N000-035-771)Под заказ | N000-035-771 | по запросу | ||
| Вилка (N000-035-773)Под заказ | N000-035-773 | по запросу | ||
| Шайба фигурная стопорная М6 (N000-035-775)Под заказ | N000-035-775 | по запросу | ||
| Кольцо стопорное разжимное D14 (N000-035-695)Под заказ | N000-035-695 | по запросу | ||
| Фланец (N000-035-699)Под заказ | N000-035-699 | по запросу | ||
| Прокладка фланца (N000-035-700)Под заказ | N000-035-700 | по запросу | ||
| Вилка (N000-035-701)Склад ЦС очень малодо пункта выдачи — до 10 дней | N000-035-701 | 324,36 ₽ | ||
| Рычаг (N000-035-702)Под заказ | N000-035-702 | по запросу | ||
| Прокладка (N000-035-703)Под заказ | N000-035-703 | по запросу | ||
| Шайба сливного болта (N000-035-704)Под заказ | N000-035-704 | по запросу | ||
| Опора сальника (N000-035-705)Под заказ | N000-035-705 | по запросу | ||
| Сальник D35хd20х7 (N000-035-706)Под заказ | N000-035-706 | по запросу | ||
| Кольцо резиновое уплотнительное O-типа D40хh1,8 (N000-035-707)Под заказ | N000-035-707 | по запросу | ||
| Крышка вала (N000-035-708)Под заказ | N000-035-708 | по запросу | ||
| Рычаг сцепления (N000-035-710)Под заказ | N000-035-710 | по запросу | ||
| Вилка (N000-035-712)Склад ЦС очень малодо пункта выдачи — до 10 дней | N000-035-712 | 432,48 ₽ | ||
| Вал (N000-035-713)Под заказ | N000-035-713 | по запросу | ||
| Шестерня (N000-035-714)Склад ЦС очень малодо пункта выдачи — до 10 дней | N000-035-714 | 1 952,28 ₽ | ||
| Кольцо резиновое уплотнительное O-типа D17хh2 (N000-035-716)Под заказ | N000-035-716 | по запросу | ||
| Пружина (N000-035-718)Под заказ | N000-035-718 | по запросу | ||
| Шарик стальной D6,3 (N000-035-719)Под заказ | N000-035-719 | по запросу | ||
| Пружина (N000-035-720)Под заказ | N000-035-720 | по запросу | ||
| Шестерня (N000-035-722)Склад ЦС очень малодо пункта выдачи — до 10 дней | N000-035-722 | 1 475,94 ₽ | ||
| Вал с шестерней (N000-035-723)Под заказ | N000-035-723 | по запросу | ||
| Кольцо резиновое уплотнительное O-типа D18хh1,8 (N000-035-724)Под заказ | N000-035-724 | по запросу | ||
| Втулка (N000-035-725)Под заказ | N000-035-725 | по запросу | ||
| Вал (N000-035-727)Под заказ | N000-035-727 | по запросу | ||
| Пружина (N000-035-728)Под заказ | N000-035-728 | по запросу | ||
| Шестерня (N000-035-729)Склад ЦС очень малодо пункта выдачи — до 10 дней | N000-035-729 | 1 404,54 ₽ | ||
| Втулка (N000-035-730)Под заказ | N000-035-730 | по запросу | ||
| Муфта фрикционная сцепления (N000-035-732)Склад ЦС очень малодо пункта выдачи — до 10 дней | N000-035-732 | 2 254,20 ₽ | ||
| Крышка сцепления (N000-035-734)Под заказ | N000-035-734 | по запросу | ||
| Корзина муфты сцепления (N000-035-736)Под заказ | N000-035-736 | по запросу | ||
| Вал с шестерней (N000-035-737)Под заказ | N000-035-737 | по запросу | ||
| Подшипник 30205 (N000-035-738)Под заказ | N000-035-738 | по запросу | ||
| Подшипник 30305 (N000-035-739)Под заказ | N000-035-739 | по запросу | ||
| Шестерня (N000-035-741)Склад ЦС очень малодо пункта выдачи — до 10 дней | N000-035-741 | 2 142,00 ₽ | ||
| Подшипник 30204 (N000-035-743)Под заказ | N000-035-743 | по запросу | ||
| Вал шестигранный (N000-035-744)Под заказ | N000-035-744 | по запросу | ||
| Фланец (N000-035-745)Под заказ | N000-035-745 | по запросу | ||
| Шестерня (N000-035-746)Под заказ | N000-035-746 | по запросу | ||
| Прокладка (N000-035-747)Под заказ | N000-035-747 | по запросу | ||
| Втулка (N000-035-749)Под заказ | N000-035-749 | по запросу | ||
| Крышка (N000-035-750)Под заказ | N000-035-750 | 319,87 ₽ | ||
| Сальник D47хd25х7 (N000-035-752)Склад ЦС многодо пункта выдачи — до 10 дней | N000-035-752 | 193,80 ₽ | ||
| Болт M12х1.25х12 сливной (N000-035-753)Под заказ | N000-035-753 | по запросу | ||
| Рычаг заднего хода (N000-035-754)Под заказ | N000-035-754 | по запросу | ||
| Коробка передач в сборе (без редуктора) (N000-036-187)Под заказ | N000-036-187 | по запросу | ||
| Редуктор в сборе (без коробки передач) (N000-036-190)Под заказ | N000-036-190 | по запросу | ||
| Стартер в сборе (N000-029-774)Склад ЦС очень мало | N000-029-774 | 2 161,38 ₽ | ||
| Выключатель зажигания 168 23kV/0.001A (V000-003-411)Склад ЦС малодо пункта выдачи — до 10 дней | V000-003-411 | 422,28 ₽ | ||
| Кожух маховика (N000-035-211)Под заказ | N000-035-211 | по запросу | ||
| Стакан стартера (N000-035-212)Под заказ | N000-035-212 | по запросу | ||
| Крыльчатка маховика (N000-035-213)Под заказ | N000-035-213 | 921,17 ₽ | ||
| Маховик (N000-035-214)Под заказ | N000-035-214 | 4 522,68 ₽ | ||
| Диод датчика масла (N000-029-697)Под заказ | N000-029-697 | по запросу | ||
| Картер (N000-035-215)Склад ЦС очень мало | N000-035-215 | 4 160,58 ₽ | ||
| Болт-пробка сливного отверстия M10х12 (N000-035-776)Под заказ | N000-035-776 | по запросу | ||
| Регулятор оборотов центрабежный (N000-035-216)Под заказ | N000-035-216 | по запросу | ||
| Вал регулятора оборотов (N000-035-217)Под заказ | N000-035-217 | по запросу | ||
| Тяга рычага регулятора (N000-035-218)Под заказ | N000-035-218 | по запросу | ||
| Рычаг регулировки оборотов (N000-035-219)Под заказ | N000-035-219 | по запросу | ||
| Основание рычага реулировки оборотов (N000-035-220)Под заказ | N000-035-220 | по запросу | ||
| Магнето (N000-029-777)Склад ЦС малодо пункта выдачи — до 10 дней | N000-029-777 | 1 791,00 ₽ | ||
| Датчик уровня масла поплавковый (N000-029-778)Под заказ | N000-029-778 | по запросу | ||
| Сальник D41.25хd25х6 (N000-029-779)Под заказ | N000-029-779 | 721,36 ₽ | ||
| Подшипник шариковый 6205 (52х25х15) (U009-620-500)Склад ЦС В наличиидо пункта выдачи — до 10 дней | U009-620-500 | 795,60 ₽ | ||
| Крышка шатуна (N000-035-221)Под заказ | N000-035-221 | по запросу | ||
| Шпонка сегментная L18xS4xH7.5 (N000-029-781)Склад ЦС очень малодо пункта выдачи — до 10 дней | N000-029-781 | 102,00 ₽ | ||
| Коленвал (N000-035-780)Под заказ | N000-035-780 | по запросу | ||
| Прокладка крышки картера (N000-029-783)Склад ЦС малодо пункта выдачи — до 10 дней | N000-029-783 | 309,15 ₽ | ||
| Крышка картера (N000-029-784)Склад ЦС малодо пункта выдачи — до 10 дней | N000-029-784 | 1 823,76 ₽ | ||
| Крышка-щуп маслозаливной горловины (N000-029-785)Склад ЦС очень малодо пункта выдачи — до 10 дней | N000-029-785 | 102,00 ₽ | ||
| Распредвал (N000-035-781)Под заказ | N000-035-781 | по запросу | ||
| Прокладка глушителя (N000-029-786)Под заказ | N000-029-786 | по запросу | ||
| Глушитель (N000-035-782)Под заказ | N000-035-782 | по запросу | ||
| Крышка клапанная (N000-035-223)Под заказ | N000-035-223 | по запросу | ||
| Шланг сапуна (N000-035-224)Под заказ | N000-035-224 | по запросу | ||
| Прокладка крышки клапанов (N000-029-724)Под заказ | N000-029-724 | по запросу | ||
| Контргайка (N000-029-723)Под заказ | N000-029-723 | по запросу | ||
| Гайка регулировочная M6х0.75 (N000-029-722)Под заказ | N000-029-722 | по запросу | ||
| Коромысло клапана (N000-029-788)Под заказ | N000-029-788 | по запросу | ||
| Шпилька коромысла L52 M6/M8 (N000-029-789)Склад ЦС В наличиидо пункта выдачи — до 10 дней | N000-029-789 | 104,04 ₽ | ||
| Направляющая штанг (N000-029-790)Под заказ | N000-029-790 | по запросу | ||
| Свеча зажигания F7TC (N000-001-726-2)Склад ЦС очень мало | N000-001-726-2 | 412,20 ₽ | ||
| Тарелка впускного клапана (N000-029-791)Под заказ | N000-029-791 | по запросу | ||
| Тарелка выпускного клапана (N000-029-792)Под заказ | N000-029-792 | по запросу | ||
| Подпятник (N000-029-793)Под заказ | N000-029-793 | по запросу | ||
| Пружина клапана (N000-029-794)Под заказ | N000-029-794 | по запросу | ||
| Головка блока цилиндров (N000-035-225)Под заказ | N000-035-225 | по запросу | ||
| Штифт головки (N000-035-226)Под заказ | N000-035-226 | по запросу | ||
| Клапан впускной (N000-029-814)Под заказ | N000-029-814 | по запросу | ||
| Клапан выпускной (N000-029-815)Под заказ | N000-029-815 | по запросу | ||
| Прокладка головки цилиндра (N000-029-816)Склад ЦС очень мало | N000-029-816 | 648,72 ₽ | ||
| Кольцо компрессионное верхнее (N000-035-227)Под заказ | N000-035-227 | по запросу | ||
| Кольцо компрессионное нижнее (N000-035-228)Под заказ | N000-035-228 | по запросу | ||
| Кольцо стальное (N000-035-229)Под заказ | N000-035-229 | по запросу | ||
| Расширитель осевой (N000-035-230)Под заказ | N000-035-230 | по запросу | ||
| Поршень D70 (N000-029-818)Под заказ | N000-029-818 | по запросу | ||
| Кольцо стопорное поршневого пальца (N000-029-800)Под заказ | N000-029-800 | по запросу | ||
| Палец поршневой (N000-029-801)Под заказ | N000-029-801 | по запросу | ||
| Толкатель клапана (N000-035-231)Под заказ | N000-035-231 | по запросу | ||
| Тарелка толкателя (N000-035-232)Под заказ | N000-035-232 | по запросу | ||
| Шатун (N000-035-233)Под заказ | N000-035-233 | по запросу | ||

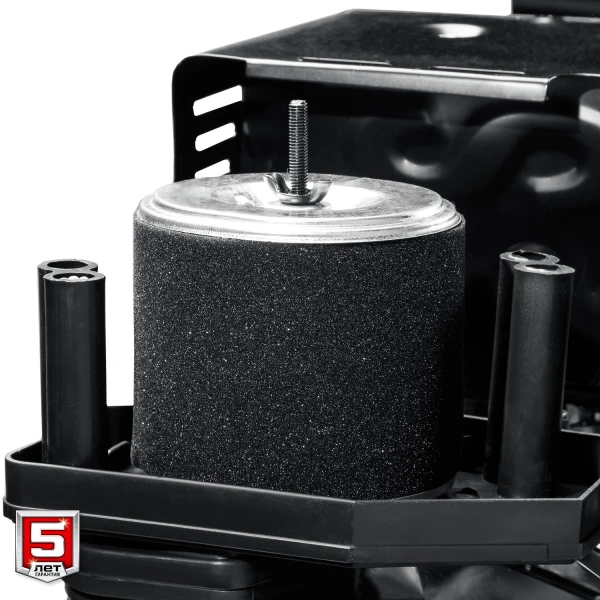

| Фильтр воздушный в сборе 100х74хh68 (N000-029-802)Склад ЦС мало | N000-029-802 | 756,84 ₽ | ||
| Элемент фильтрующий (N000-035-784)Склад ЦС малодо пункта выдачи — до 10 дней | N000-035-784 | 758,88 ₽ | ||
| Прокладка под корпус воздушного фильтра (N000-029-803)Под заказ | N000-029-803 | по запросу | ||
| Карбюратор (N000-029-804)Склад ЦС малодо пункта выдачи — до 10 дней | N000-029-804 | 2 845,80 ₽ | ||
| Прокладка под карбюратор (N000-029-805)Под заказ | N000-029-805 | по запросу | ||
| Теплоизолятор (N000-029-806)Под заказ | N000-029-806 | по запросу | ||
| Прокладка под теплоизолятор (N000-029-807)Под заказ | N000-029-807 | по запросу | ||
| Крышка топливного бака (N000-029-808)Склад ЦС очень мало | N000-029-808 | 470,00 ₽ | ||
| Фильтр топливного бака сетчатый (N000-035-783)Под заказ | N000-035-783 | по запросу | ||
| Бак топливный 3.6л (N000-029-809)Склад ЦС В наличиидо пункта выдачи — до 10 дней | N000-029-809 | 3 447,60 ₽ | ||
| Штуцер бака (N000-029-736)Под заказ | N000-029-736 | по запросу | ||
| Шланг топливный L200 D8/d4 (N000-029-810)Под заказ | N000-029-810 | по запросу | ||
| Регулятор центробежный в сборе (N000-029-776)Под заказ | N000-029-776 | по запросу | ||
| Шатун в сборе (N000-029-780)Под заказ | N000-029-780 | по запросу | ||
| Кольца поршневые (набор) D70 (N000-029-817)Склад ЦС очень мало | N000-029-817 | 1 459,62 ₽ |
Характеристики ЗУБР МТШ-500
Основные характеристики
- Мощность
- 5150 Вт
- Мощность двигателя
- 7 л.с.
- Объём двигателя
- 212 см³
- Емкость топливного бака, л
- 3.6
- Топливо
- АИ92
- Норма расхода топлива, л/маш.-час
- 1.9
- Число оборотов вала, об/мин
- 93 / 1-ая, 130 / 2-ая, 68 / задняя
- Тип двигателя
- Бензиновый
- Тактность двигателя
- 4-х тактный
- Емкость масляного бака, л
- 0.6

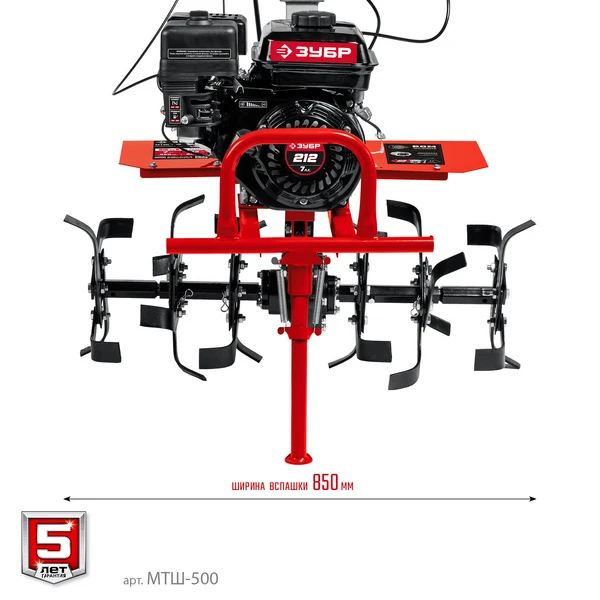

- Ширина вспашки, мм
- 850
- Глубина вспашки, мм
- 350
- Число скоростей
- 2 вперед/1 назад
- Сцепление
- дисковое в масляной ванне
- Тип редуктора
- шестеренчатый
- Ведомый вал редуктора
- шестигранник 23 мм
Функции и возможности
- Колеса
- есть
- Cошник
- есть
- Диски защиты растений
- нет

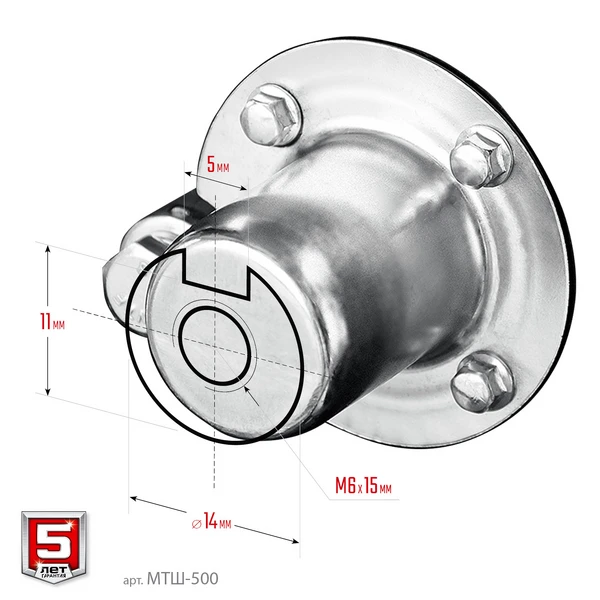

- Вал отбора мощности (ВОМ)
- есть
Габариты, масса и упаковка
- Габариты
- 1450 × 740 × 1270 мм
- Масса
- 97 кг
- Масса в упаковке
- 100 кг
- Тип упаковки
- Коробка картонная
Описание
Мощный бензиновый мотоблок предназначен для рыхления и культивирования, а при использовании дополнительного навесного оборудования спектр применения мотоблока значительно расширится. Модель предлагает отличное сочетание высокой производительности, управляемости и устойчивости. Сделано в России
Преимущества

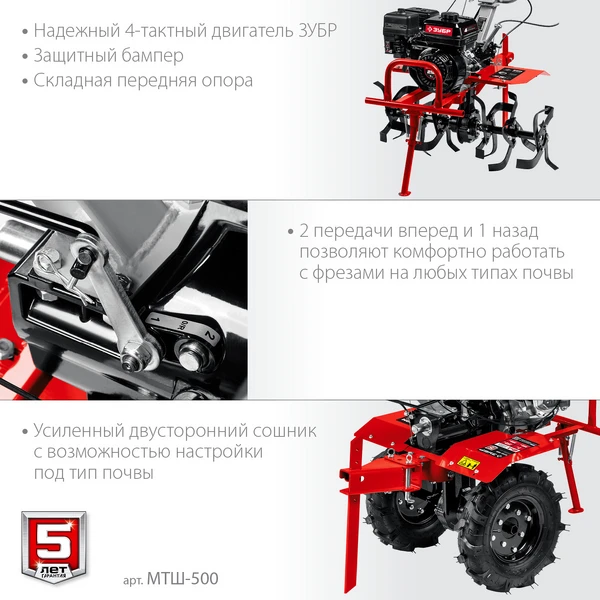

- 2 скорости вперед (понижающая, основная) и 1 назад позволяют комфортно работать на любых типах почвы
- Надежное дисковое сцепление в масляной ванне

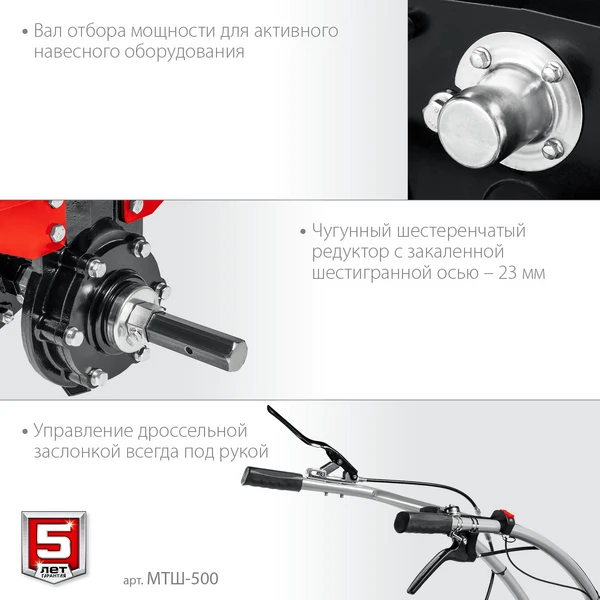

- Вал отбора мощности (ВОМ) для дополнительного оборудования
- Cамозатачивающиеся закаленные фрезы из конструкционной стали

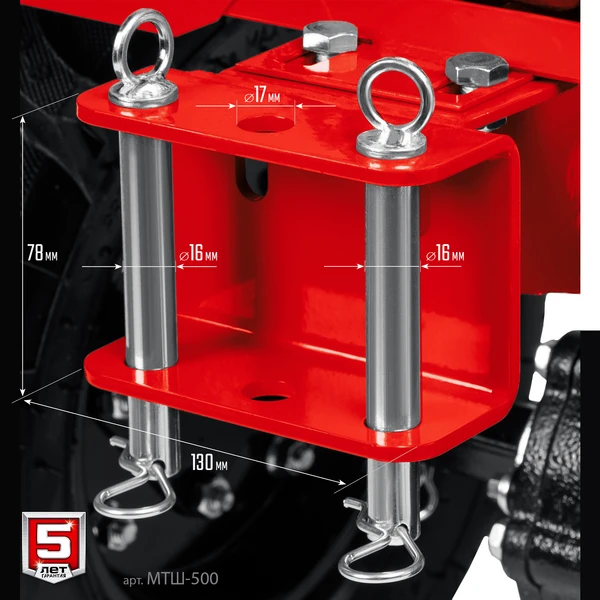

- Универсальная сцепка позволяет использовать различное навесное оборудование

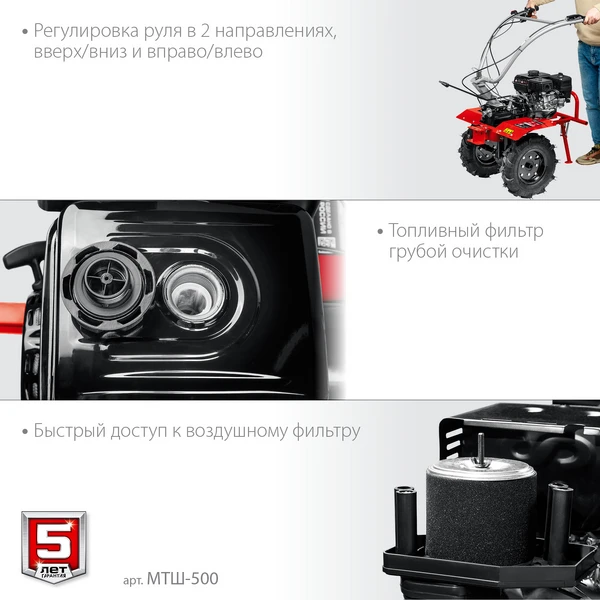

- Рукоять мотоблока с возможностью регулировки по вертикали и горизонтали делает управление более комфортным
- Регулируемый сошник надежно фиксируется к раме мотоблока и отвечает за регулировку глубины вспашки
- Закаленные фрезы прекрасно закапываются на полную глубину и способствуют продвижению мотоблока вперед
- Конструкция мотоблока позволяет использовать его с различными навесными оборудованием
- Большие пневматические колеса обеспечивают отличную проходимость
- На корпусе предусмотрен щиток, защищающий оператора от попадания земли
Использование
Для обработки почвы
Комплектация
- Тип колес в комплекте
- 4.00-8
- Размер колес в комплекте, см
- 40х10
О товаре
- Производитель / бренд
- ЗУБР
- Артикул
- МТШ-500
- Раздел каталога
- Культиваторы и мотоблоки
- Гарантия
- 60 мес.
