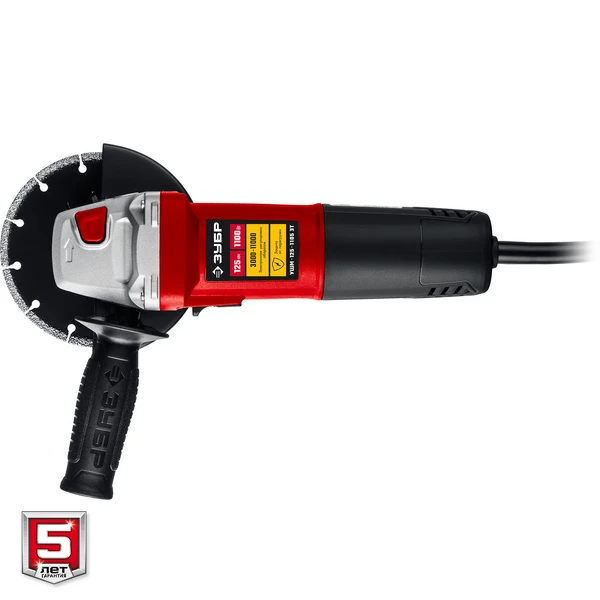

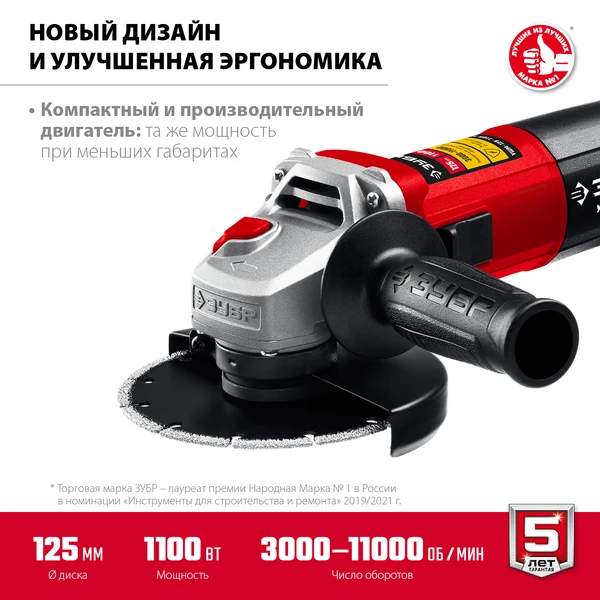

ЗУБР 1100 Вт, d125 мм, УШМ, регулировка оборотов (УШМ-125-1105 ЭТ)
Новая суперкомпактная УШМ с оптимальными характеристиками по привлекательной цене. Мощная модель с электронными системами для эффективной резки, зачистки, обдирки и шлифования различных материалов
Преимущества

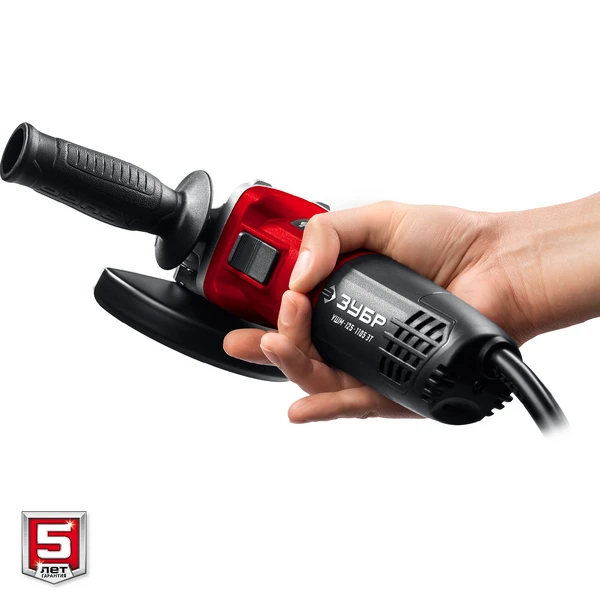

- Новый тонкий корпус благодаря современным материалам и технологиям производства двигателя удобен для работы с изделием одной рукой
- Регулировка оборотов в широком пределе для большей универсальности использования
- Эффективное охлаждение двигателя и электронного блока за счет хорошо организованного воздушного потока
- Защита от перегрузки помогает отключить двигатель при заклинивании диска без угрозы повреждения изделия и травм оператора

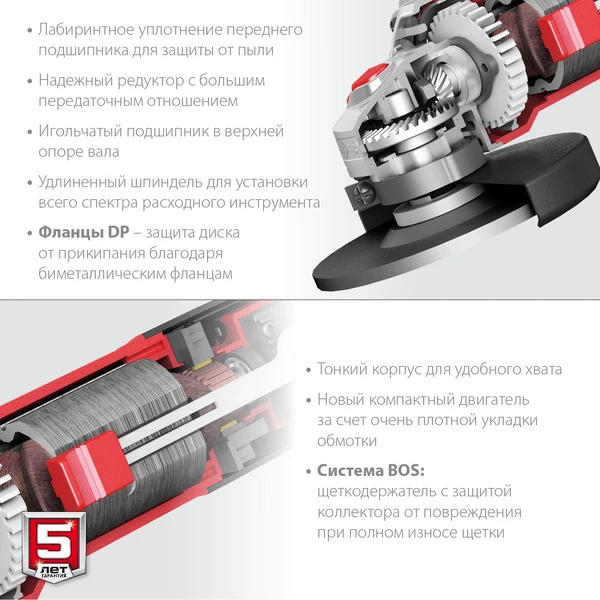

- Пылезащищенный выключатель (степень защиты IP5X) и лабиринтное уплотнение переднего подшипника - надежная защита важных узлов
- BOS - специальная конструкция щеткодержателя, предотвращающая повреждение коллектора при полном износе щеток
- Возможность установки дополнительной рукоятки в двух положениях
- Удобная блокировка шпинделя для быстрой замены диска
- Корпус редуктора из алюминиевого сплава лучше отводит тепло
- Поворотная с шагом 90° голова позволяет настроить изделие под левую руку или для резки
- Легкое включение удобной кнопкой в одно движение

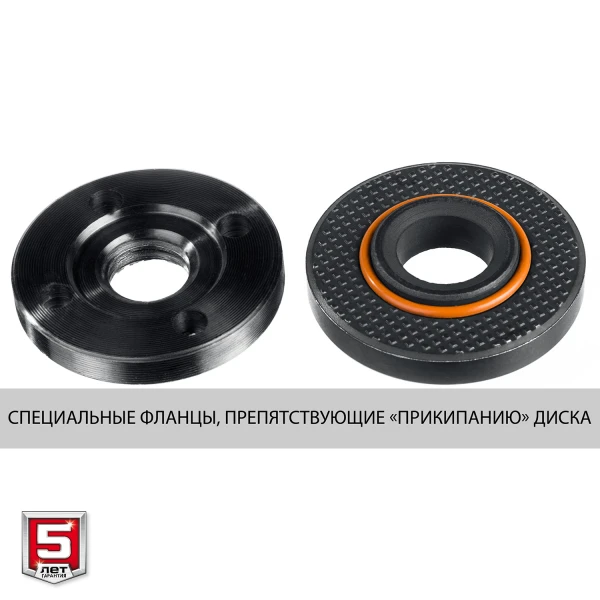

- DP - фланцы из разного материала предотвращают чрезмерное затягивание диска при работе

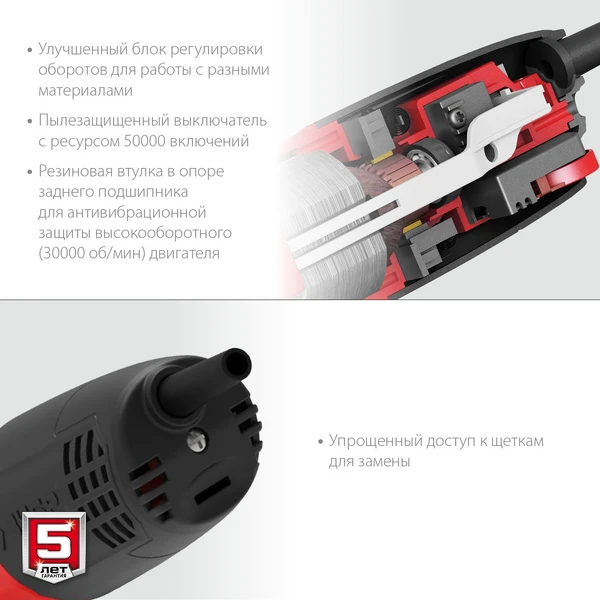

- Простой доступ к щеткам для замены
Использование
Для зачистки, шлифовки и резки металлов при установке соответствующих шлифовальных и отрезных кругов
| Защита от перегрузки | есть |

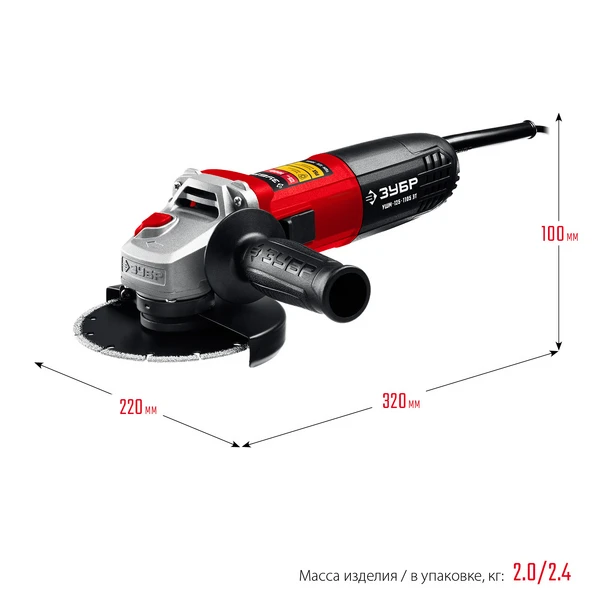

| Габариты, см | 31х14х10.5 |
| Масса изделия, кг | 2.3 |
| Масса в упаковке, кг | 2.6 |
| Гарантия | 60 |
| Число оборотов, об/мин | 3000-11000 |
| Плавный пуск | нет |
| Поддержание постоянных оборотов под нагрузкой | нет |
| Диаметр диска, мм | 125 |
| Посадочный диаметр, мм | 22.2 |
| Электронная регулировка оборотов | есть |
| Резьба шпинделя | М14 |
| Отключение питания при заклинивании диска | есть |
| Защита от непреднамеренного пуска | нет |
| Регулировка положения кожуха без инструмента | нет |
| Фиксация кнопки включения | есть |

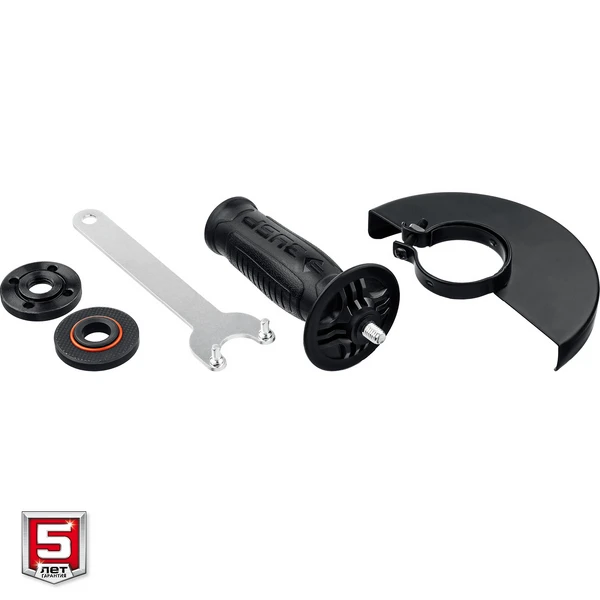

| Дополнительная рукоятка | есть |
| Поворотная голова | есть |
| Поворотная основная рукоятка | нет |
| Суперфланец | есть |
| Мощность, Вт | 1100 |
| Напряжение, В/Гц | 230/50 |
| Длина кабеля, м | 2 |
| Антивибрационная рукоятка | нет |
| Защита от повреждения коллектора | есть |
| Тип упаковки | коробка картонная |
| Быстрозажимная гайка МИГ | нет |

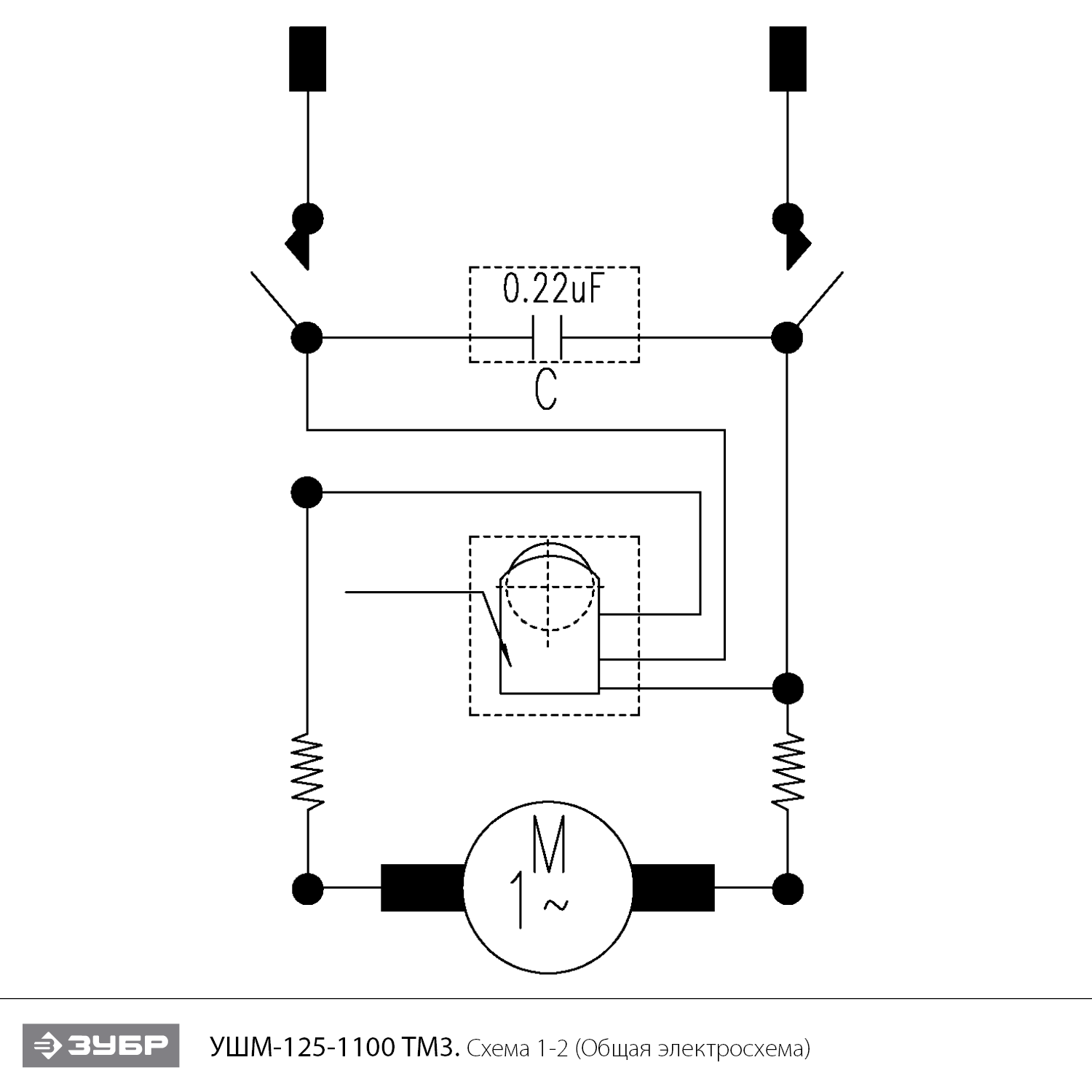

Схема сборки и запчасти ЗУБР 1100 Вт, d125 мм, УШМ, регулировка оборотов (УШМ-125-1105 ЭТ)
| № | Наименование | Артикул | Цена | |
|---|---|---|---|---|
| 1 | Фланец внешний | N000-035-559 | 121.57 | |
| 3 | Фланец внутренний D14 Ls17.5 | N000-019-862 | 135.8 | |
| 4 | Кожух защитный D125 | N000-035-583 | 515.25 | |
| 5 | Винт M4x14 | N000-002-905 | - | |
| 6 | Крышка корпуса редуктора | N000-035-561 | 261.8 | |
| 7 | Шпонка сегментная 3х10 | U353-110-006 | 103.05 | |
| 8 | Шпиндель | N000-035-563 | 198.57 | |
| 9 | U009-600-0RS | 330.31 | | |
| 10 | Фиксатор подшипника шпинделя | U503-951-012 | 102 | |
| 11 | Винт M4x10 | N000-018-626 | - | |
| 12 | Шестерня ведомая Z37 | N000-035-565 | 270.16 | |
| 13 | Кольцо стопорное разжимное D9 #F | UM06-001-003 | 103.05 | |
| 14 | Подшипник игольчатый HK0810 (12x8x10) | U010-081-000 | 126.48 | |
| 15 | Корпус редуктора | N000-035-567 | 583.1 | |
| 17 | Штифт блокировки вала с кнопкой в сборе | N000-035-568 | 102 | |
| 18 | Пружина стопора D9xh13 | U503-140-023 | 103.05 | |
| 20 | Гайка M6 (автогровер) | UM05-001-004 | 103.05 | |
| 21 | Шестерня ведущая Z11 | N000-035-570 | 135.08 | |
| 22 | Подшипник шариковый 629-2Z (26х9х8) OG | U009-629-RS0 | 317.22 | |
| 23 | Прижим подшипника | N000-035-571 | 206.1 | |
| 25 | Ротор КД | N000-035-589 | 1 741.57 | |
| 26 | Подшипник шариковый 607 RS (19х7х6) | U009-607-RS0 | 309.15 | |
| 27 | Втулка подшипника 607 резиновая | U253-600-029 | 103.05 | |
| 28 | Диффузор | N000-035-573 | 102 | |
| 30 | Статор КД | N000-035-590 | 1 512.9 | |
| 31 | Корпус двигателя | N000-035-586 | 454.46 | |
| 32 | Щетка графитовая (пара) 6х9х11 | N000-035-576 | 130 | |
| 33 | Пружина спиральная | N000-035-577 | 102 | |
| 34 | Щеткодержатель (пара) | N000-035-578 | 102 | |
| 35 | Конденсатор 0.22uF | N000-019-847 | - | |
| 36 | Выключатель SF125 5(5)A 5E4 | V000-003-302 | 356.22 | |
| 37 | Кнопка выключателя | N000-035-579 | 173.84 | |
| 38 | Тяга выключателя | N000-035-587 | 126.48 | |

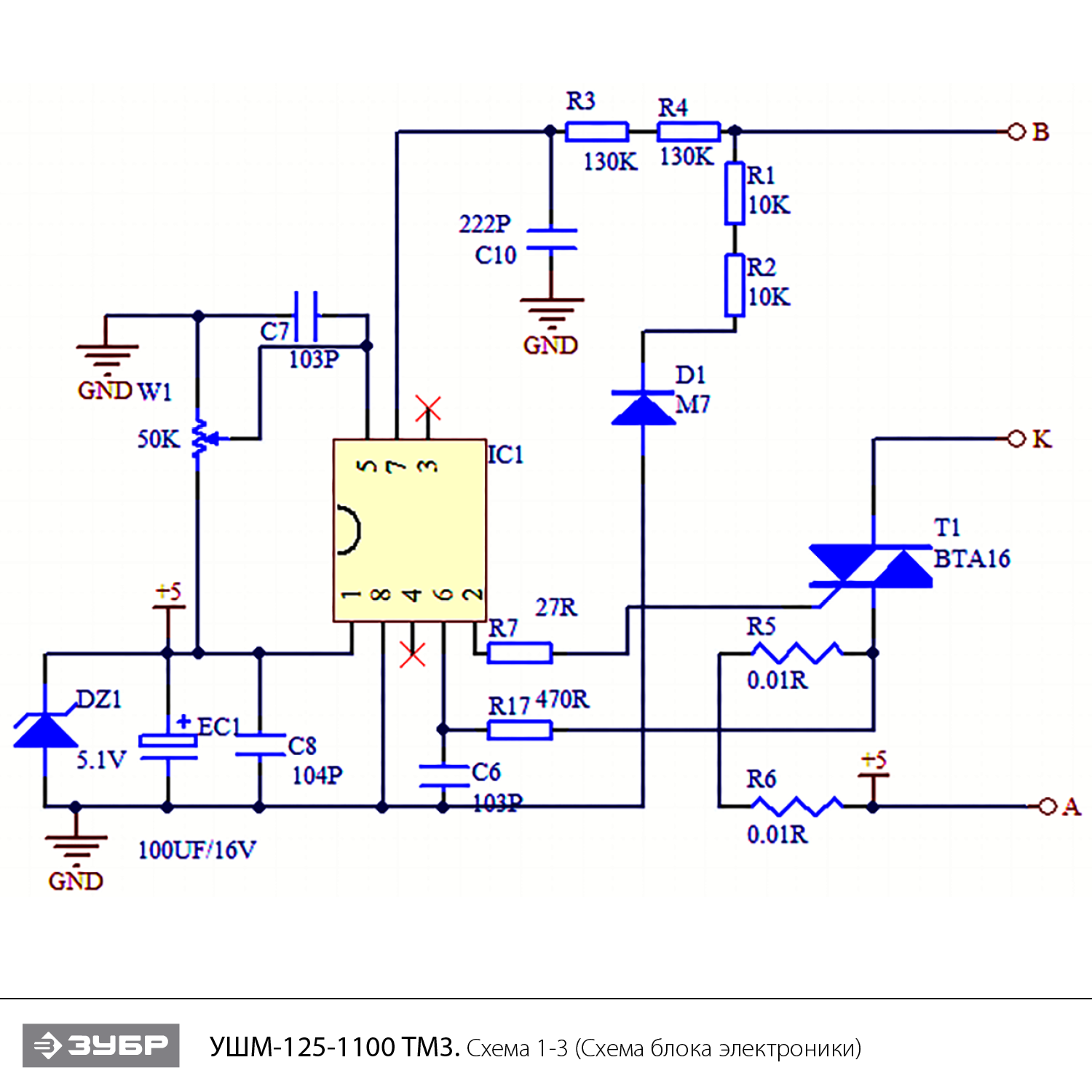

| 39 | Блок электронный регулятор оборотов 3 провода n/r | V000-004-511 | 1 269.76 | |
| 40 | Крышка задняя | N000-035-592 | 214.34 | |
| 42 | Прижим шнура | U253-120-047 | 103.05 | |
| 44 | Шнур сетевой Rubber 2x1,5mm2 3m | U099-004-008-3 | 412.2 | |
| 46 | Рукоятка дополнительная | N000-035-582 | - | |
