FOXWELDАртикул: 9085

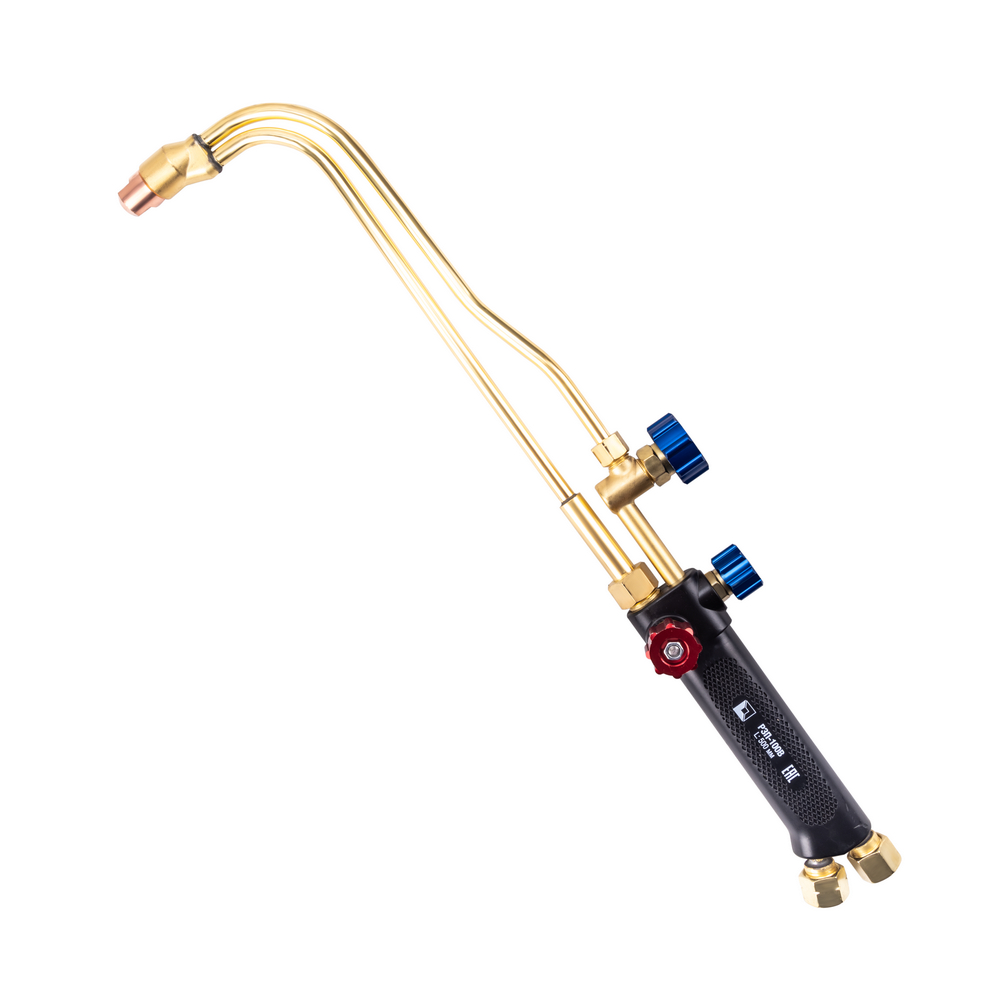

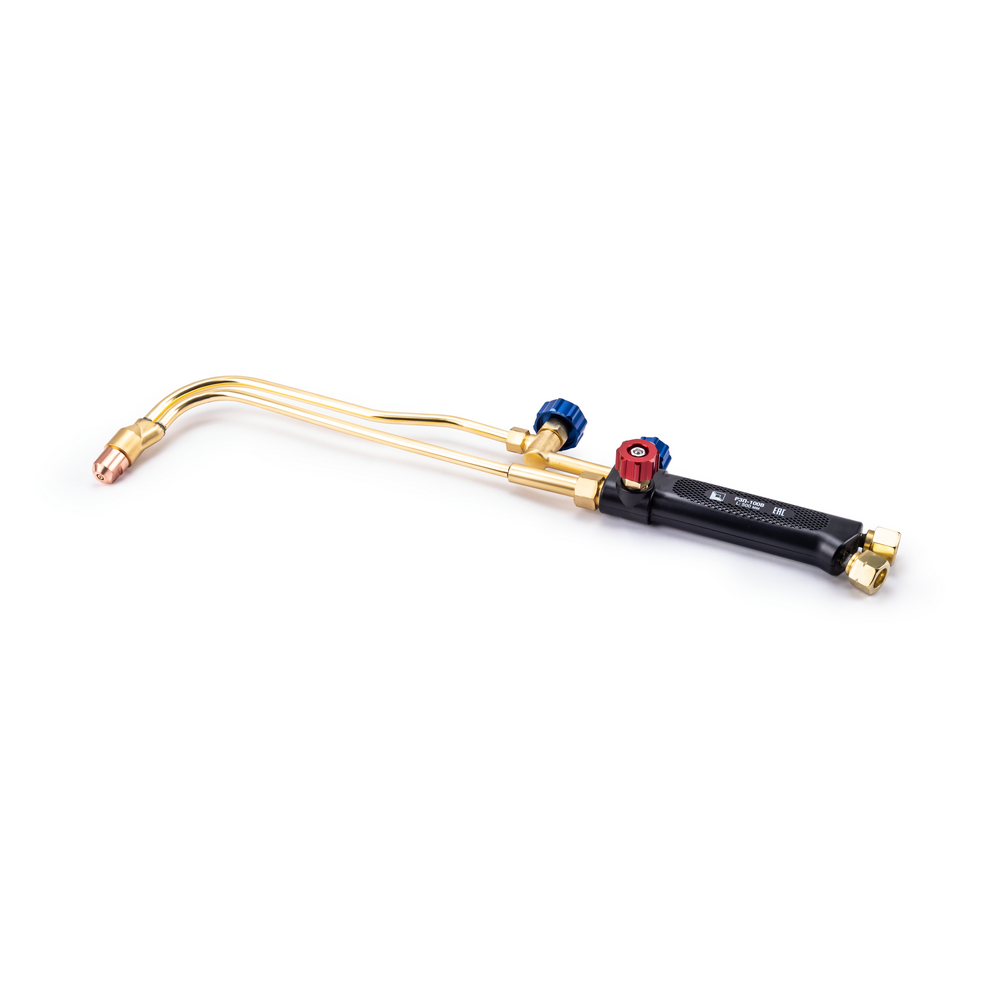

Резак пропановый FoxWeld РЗП-100В

Резак пропановый РЗП-100В предназначен для ручной разделительной резки листового и сортового металла из низкоуглеродистых сталей толщиной до 100 мм. На резаке установлена ручка из высокотемпературного штампованного пластика, выдерживающая…

Толщина разрезаемого металла, мм
100
Мундштук
Латунь
Исполнение
Вентильное
Уплотнитель
Фторопласт
Масса
700 г
Все характеристики

Характеристики FOXWELD 9085

Основные характеристики

Мундштук
Латунь
Исполнение
Вентильное
Уплотнитель
Фторопласт
Материал рукоятки
Высокотемпературный экструдированный пластик
Длина резака, мм
500
Запорный вентиль
Нержавеющая сталь
Расход пропана, м³/ч
0,41-1,38
Расход кислорода, м³/ч
3,0-13,8
Применяемый горючий газ
Пропан-Бутан
Угол наклона головки резака
90°
Толщина разрезаемого металла, мм
100
Давление пропана на входе, МПА (кгс/см²)
1,0-1,5
Давление кислорода на входе, МПА (кгс/см²)
3,0-5,0

Габариты, масса и упаковка

Тип упаковки
Блистер + полиэтиленовый пакет
Масса
700 г
Габариты резака в собранном виде, мм:
467*156*60
Вес резака в индивидуальной упаковке, кг
0,72
Габариты резака в индивидуальной упаковке (Д х Ш х В), мм
500х 160 х 60

Описание

Резак пропановый РЗП-100В предназначен для ручной разделительной резки листового и сортового металла из низкоуглеродистых сталей толщиной до 100 мм.

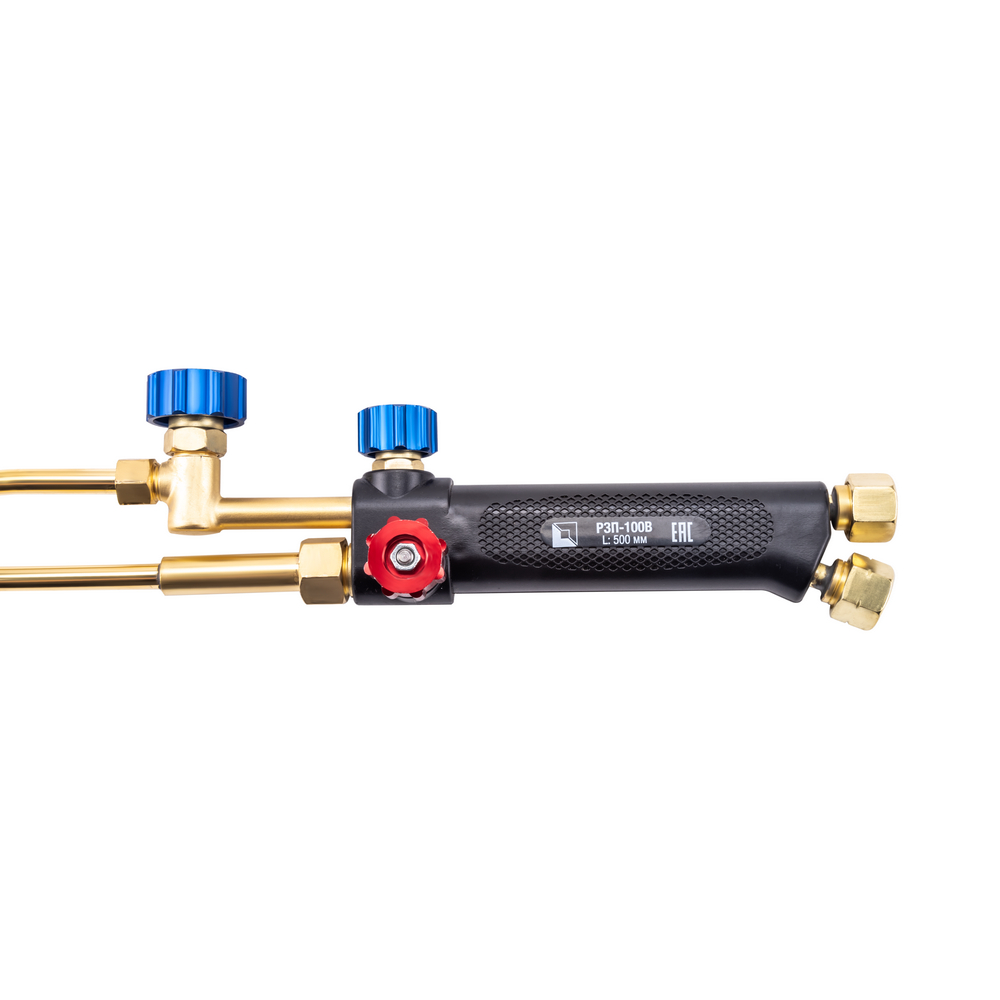

На резаке установлена ручка из высокотемпературного штампованного пластика, выдерживающая температуру до 200°С, благодаря чему можно работать в тонких рукавицах.

Запорные вентили (кислород подогревающий, горючий газ и кислород режущий) изготовлены из нержавеющей стали.

На штоке вентилей установлен уплотнитель из фторопласта.

Данная конструкция позволяет легко подтянуть сальниковую гайку, чтобы добиться необходимого плавного открытия вентилей.

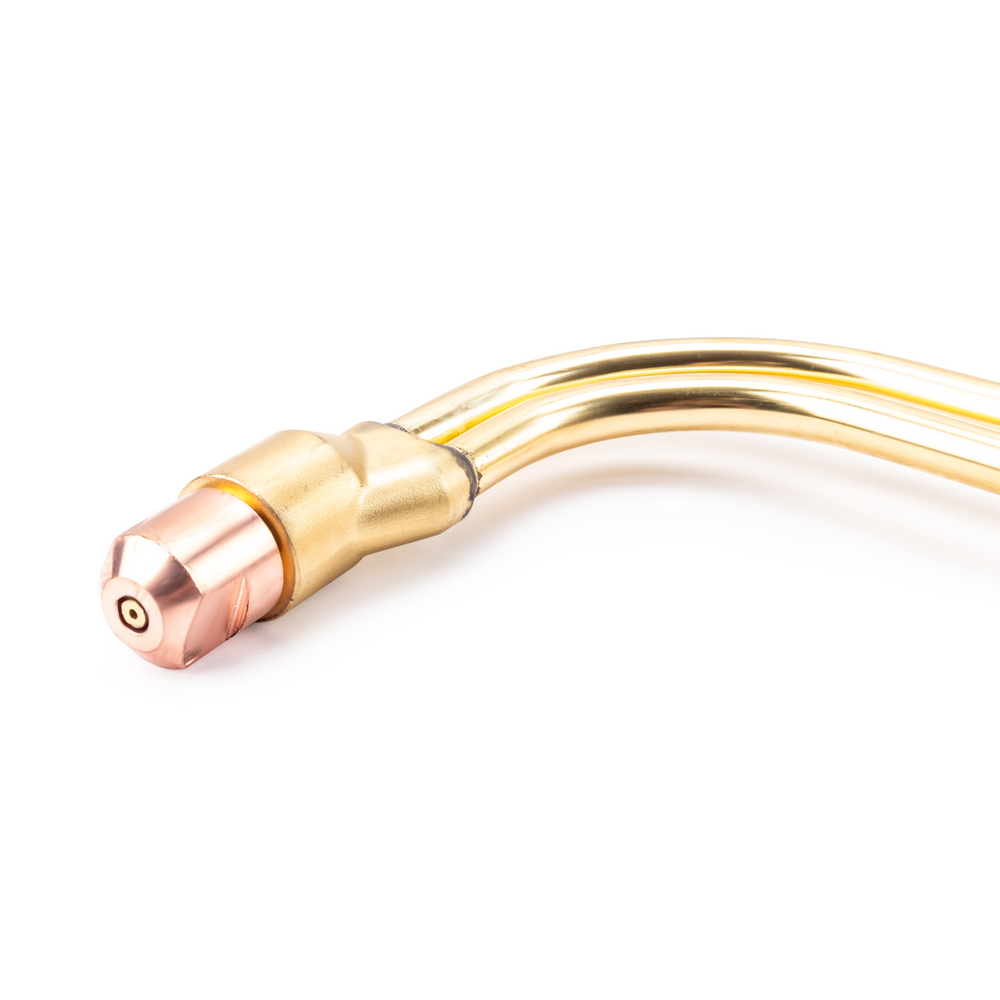

Резак поставляется в сборе с внутренними латунными мундштуками №1П, 2П ( в сборе), 3П с шлицевыми пазами для выхода подогревающего пламени и медным наружным №1П ( в сборе).

Давление газа на входе и расход зависит от установленного внутреннего мундштука.

В руководстве по эксплуатации указаны ориентировочные данные.

Маркировка внутренних мундштуков и толщина разрезаемого металла:

№1П (8–15 мм)

№2П (15–30 мм)

№3П (30–50 мм)

№4П (50–100 мм) – мундштук не входит в комплект поставки к резаку, приобретается отдельно.

№5П (100–200 мм) – мундштук не входит в комплект поставки к резаку, приобретается отдельно.

№6П (200–300 мм) – мундштук не входит в комплект поставки к резаку, приобретается отдельно.

Маркировка наружных мундштуков: №1П (до 100 мм) - медный наружный мундштук №1П предназначен для внутренних мундштуков №1П, 2П, 3П и 4П.

№2П (100–300 мм) - медный наружный мундштук №2П предназначен только для внутренних мундштуков №5П и 6П.

Мундштук не входит в комплект поставки к резаку, приобретается отдельно.

Особенности резака пропанового РЗП-100В : Резак укомплектован ниппелями, что позволяет использовать резинотканевые рукава с внутренним диаметром 6 и 9 мм без дополнительных переходников, накидными гайками (в сборе) M16х1,5 для подачи кислорода и M16х1,5LH для подачи пропана.

Товар поставляется в индивидуальной упаковке, что исключает бой и обеспечивает сохранность комплектации во время транспортировки и хранения на складе.

Для защиты от противотока газа, а также от обратного удара пламени рекомендуется устанавливать клапана КОК (кислород) и КОГ (горючий газ) на входные штуцеры резака.

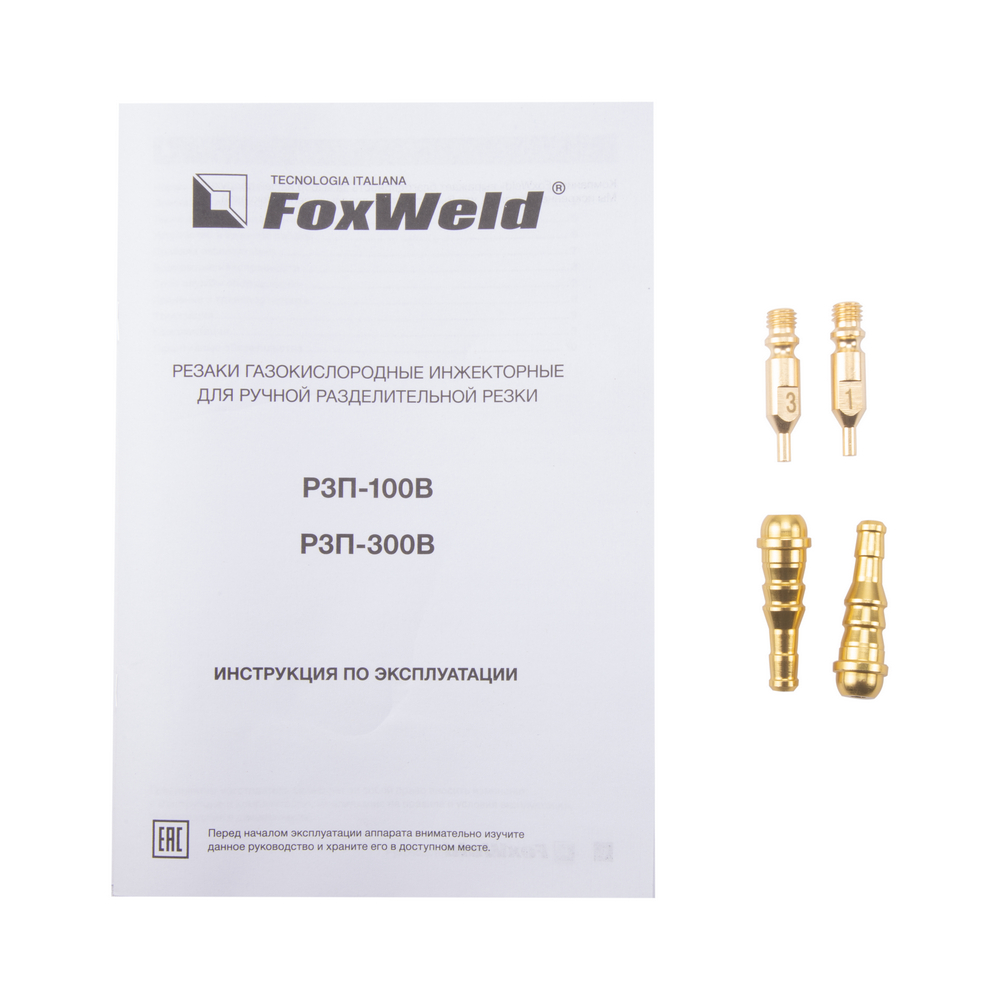

Комплект поставки: Резак пропановый Р3П-100В – 1 шт.

Мундштук внутренний пропановый №1П – 1 шт.

Мундштук внутренний пропановый №2П ( в сборе) – 1 шт.

Мундштук внутренний пропановый №3П – 1 шт.

Мунштук наружный пропановый №1П ( в сборе) Ниппель универсальный диаметром 6/9 мм – 2 шт.

Гайка накидная M16х1,5 ( в сборе) – 1 шт.

Гайка накидная M16х1,5LH ( в сборе) – 1 шт.

Руководство по эксплуатации – 1 шт.
