FOXWELDАртикул: 9087

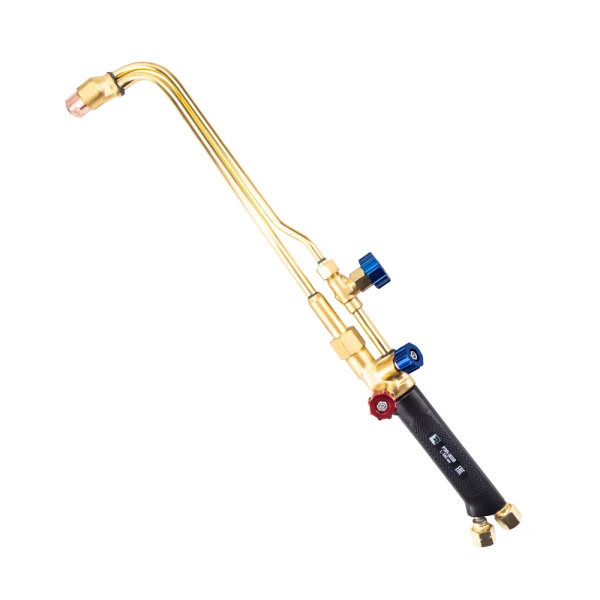

Резак пропановый FoxWeld РЗП-303В

Резак пропановый РЗП-303В аналог резака «Маяк» предназначен для ручной разделительной резки листового и сортового металла из низкоуглеродистых сталей толщиной до 300 мм. На резаке установлена ручка из высокотемпературного штампованного…

Толщина разрезаемого металла, мм
300
Мундштук
Латунь
Исполнение
Вентильное
Уплотнитель
Фторопласт
Масса
1 кг
Все характеристики

Характеристики FOXWELD 9087

Основные характеристики

Мундштук
Латунь
Исполнение
Вентильное
Уплотнитель
Фторопласт
Материал рукоятки
Высокотемпературный экструдированный пластик
Длина резака, мм
580
Запорный вентиль
Нержавеющая сталь
Расход пропана, м³/ч
0,41-1,92
Расход кислорода, м³/ч
4,1-33,2
Применяемый горючий газ
Пропан-Бутан
Угол наклона головки резака
90°
Толщина разрезаемого металла, мм
300
Давление пропана на входе, МПА (кгс/см²)
1,0-1,5
Давление кислорода на входе, МПА (кгс/см²)
3,0-10,0

Габариты, масса и упаковка

Тип упаковки
Блистер + полиэтиленовый пакет
Масса
1 кг
Габариты резака в собранном виде, мм:
580*150*55
Вес резака в индивидуальной упаковке, кг
1,01
Габариты резака в индивидуальной упаковке (Д х Ш х В), мм
580 х 160 х 60

Описание

Резак пропановый РЗП-303В аналог резака «Маяк» предназначен для ручной разделительной резки листового и сортового металла из низкоуглеродистых сталей толщиной до 300 мм.

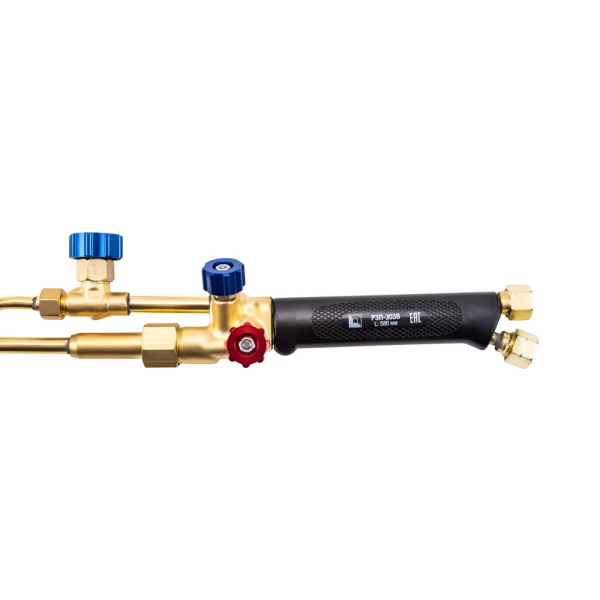

На резаке установлена ручка из высокотемпературного штампованного пластика, выдерживающая температуру до 200°С, благодаря чему можно работать в тонких рукавицах.

Запорные вентили (кислород подогревающий, горючий газ и кислород режущий) изготовлены из нержавеющей стали.

На штоке вентилей установлен уплотнитель из фторопласта.

Данная конструкция позволяет легко подтянуть сальниковую гайку, чтобы добиться необходимого плавного открытия вентилей.

Резак поставляется в сборе с внутренним мундштуком ( в сборе) №2 и наружным ( в сборе) №2П .

Дополнительно укомплектован внутренними мундштуками №1 и 3.

Давление газа на входе и расход зависит от установленного внутреннего мундштука.

В руководстве по эксплуатации указаны ориентировочные данные.

Маркировка внутренних мундштуков и толщина разрезаемого металла:

№1 (8–15 мм)

№2 (15–30 мм)

№3 (30–50 мм)

№4 (50–100 мм) – мундштук не входит в комплект поставки к резаку, приобретается отдельно.

№5 (100–200 мм) – мундштук не входит в комплект поставки к резаку, приобретается отдельно.

№6 (200–300 мм) – мундштук не входит в комплект поставки к резаку, приобретается отдельно.

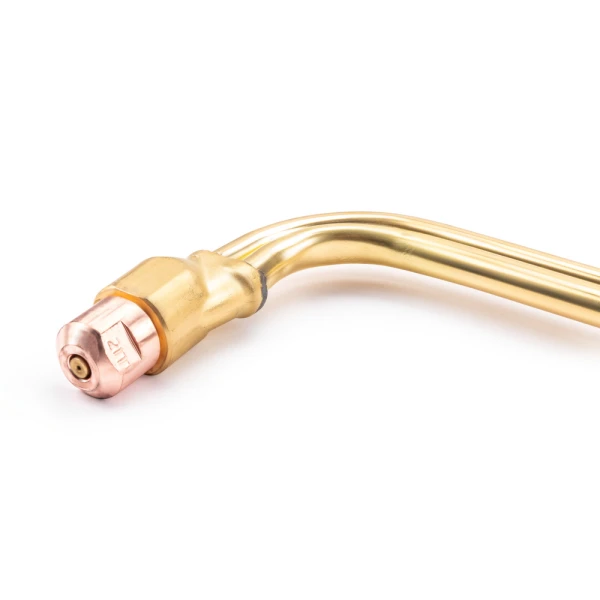

Маркировка наружных мундштуков: №1П (до 100 мм) - медный наружный мундштук №1П предназначен для внутренних мундштуков №1П, 2П, 3П и 4П.

№2П (100–300 мм) - медный наружный мундштук №2П предназначен только для внутренних мундштуков №5П и 6П.

Мундштук не входит в комплект поставки к резаку, приобретается отдельно.

Особенности резака пропанового РЗП-303В: Резак укомплектован ниппелями, что позволяет использовать резинотканевые рукава с внутренним диаметром 6 и 9 мм без дополнительных переходников, накидными гайками ( в сборе) M16х1,5 для подачи кислорода и M16х1,5LH для подачи пропана.

Товар поставляется в индивидуальной упаковке, что исключает бой и обеспечивает сохранность комплектации во время транспортировки и хранения на складе.

Для защиты от противотока газа, а также от обратного удара пламени рекомендуется устанавливать клапана КОК (кислород) и КОГ (горючий газ) на входные штуцеры резака.

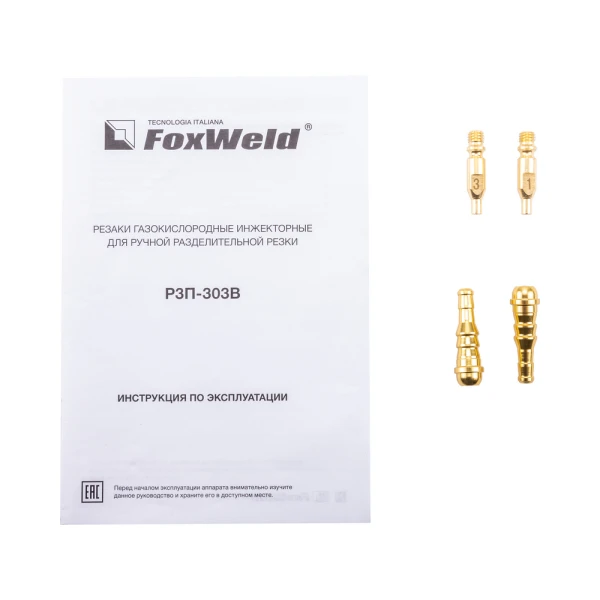

Комплект поставки: Резак пропановый РЗП-303В– 1 шт.

Мундштук внутренний пропановый №1П – 1 шт.

Мундштук внутренний пропановый №2П ( в сборе) – 1 шт.

Мундштук внутренний пропановый №3П – 1 шт.

Мунштук наружный пропановый №1П ( в сборе) Ниппель универсальный диаметром 6/9 мм – 2 шт.

Гайка накидная M16х1,5 ( в сборе) – 1 шт.

Гайка накидная M16х1,5LH ( в сборе) – 1 шт.

Руководство по эксплуатации – 1 шт
