FOXWELDАртикул: 9086

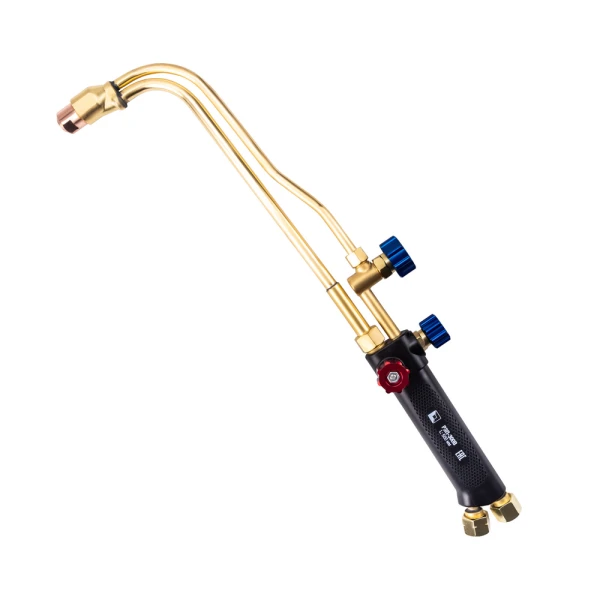

Резак пропановый FoxWeld РЗП-300В

Резак пропановый РЗП-300В предназначен для ручной разделительной резки листового и сортового металла из низкоуглеродистых сталей толщиной до 300 мм. Резак оснащен ручкой из высокотемпературного штампованного пластика, выдерживающая…

Толщина разрезаемого металла, мм
до 300
Мундштук
Латунь
Исполнение
Вентильное
Уплотнитель
Фторопласт
Масса
730 г
Все характеристики

Характеристики FOXWELD 9086

Основные характеристики

Мундштук
Латунь
Исполнение
Вентильное
Уплотнитель
Фторопласт
Материал рукоятки
Высокотемпературный экструдированный пластик
Длина резака, мм
500
Запорный вентиль
Нержавеющая сталь
Расход пропана, м³/ч
0,41-1,92
Расход кислорода, м³/ч
3,0-33,2
Применяемый горючий газ
Пропан-Бутан
Угол наклона головки резака
90°
Давление пропана на входе, МПА
1,0-1,5
Давление кислорода на входе, МПА
3,0-10,0
Толщина разрезаемого металла, мм
до 300

Габариты, масса и упаковка

Тип упаковки
Блистер + полиэтиленовый пакет
Масса
730 г
Габариты резака в собранном виде, мм:
500*169*43
Вес резака в индивидуальной упаковке, кг
0,77
Габариты резака в индивидуальной упаковке (Д х Ш х В), мм
500 х 167 х 65

Описание

Резак пропановый РЗП-300В предназначен для ручной разделительной резки листового и сортового металла из низкоуглеродистых сталей толщиной до 300 мм.

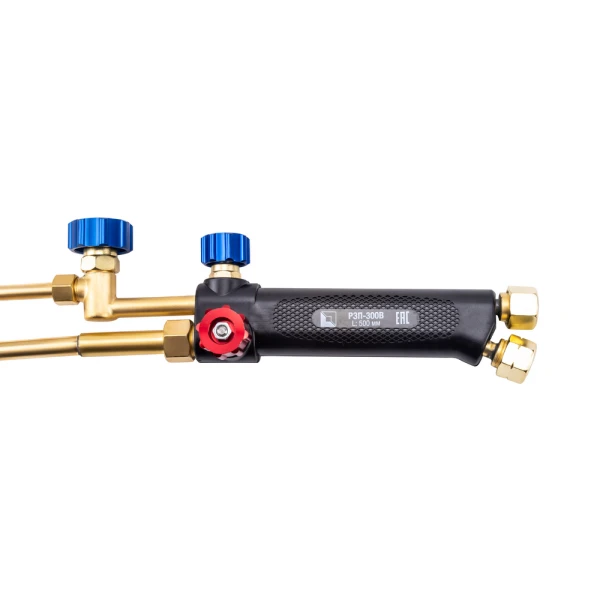

Резак оснащен ручкой из высокотемпературного штампованного пластика, выдерживающая температуру до 200°С.

Запорные вентили (кислород подогревающий, горючий газ и кислород режущий) изготовлены из нержавеющей стали.

На штоке вентилей установлен уплотнитель из фторопласта.

Такая конструкция позволяет легко подтянуть гайку сальника, чтобы добиться необходимого плавного открытия вентилей.

Резак поставляется в сборе с внутренними латунными мундштуками №2П, 3П, 4П с шлицевыми пазами для выхода подогревающего пламени и медным наружным №1П ( в сборе).

Давление газа на входе и расход зависит от установленного внутреннего мундштука.

Ориентировочные данные для настройки потоков газа указаны в инструкции по эксплуатации.

Маркировка внутренних мундштуков и толщина разрезаемого металла:

№1П (8–15 мм)

№2П (15–30 мм)

№3П (30–50 мм)

№4П (50–100 мм) – мундштук не входит в комплект поставки к резаку, приобретается отдельно.

№5П (100–200 мм) – мундштук не входит в комплект поставки к резаку, приобретается отдельно.

№6П (200–300 мм) – мундштук не входит в комплект поставки к резаку, приобретается отдельно.

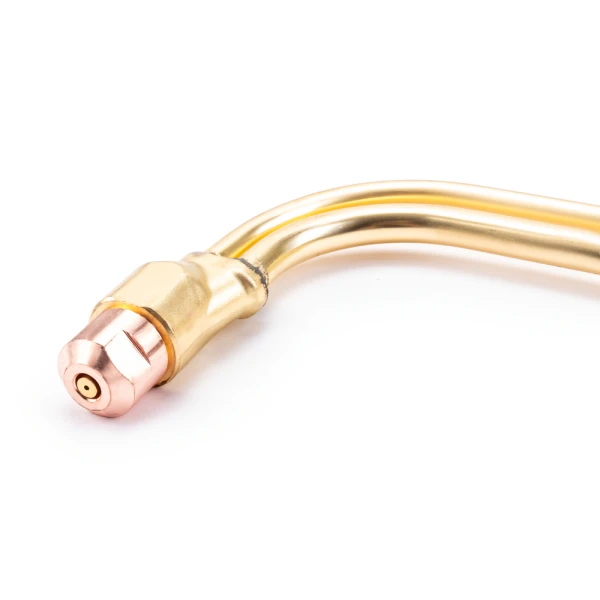

Маркировка наружных мундштуков: №1П (до 100 мм) - медный наружный мундштук №1П предназначен для внутренних мундштуков №1П, 2П, 3П и 4П.

№2П (100–300 мм) - медный наружный мундштук №2П предназначен только для внутренних мундштуков №5П и 6П.

Мундштук не входит в комплект поставки к резаку, приобретается отдельно.

Особенности резака пропанового РЗП-300В : Резак укомплектован ниппелями и накидными гайками (в сборе) M16х1,5 для подачи кислорода и M16х1,5LH - для подачи пропана, что позволяет использовать резинотканевые рукава с внутренним диаметром 6 и 9 мм без дополнительных переходников.

Товар поставляется в индивидуальной упаковке.

Это исключает повреждения и обеспечивает сохранность комплектации во время транспортировки и хранения на складе.

Для защиты от противотока газа, а также от обратного удара пламени, рекомендуется устанавливать защитные клапана КОК (кислород) и КОГ (горючий газ) на входные штуцеры резака.

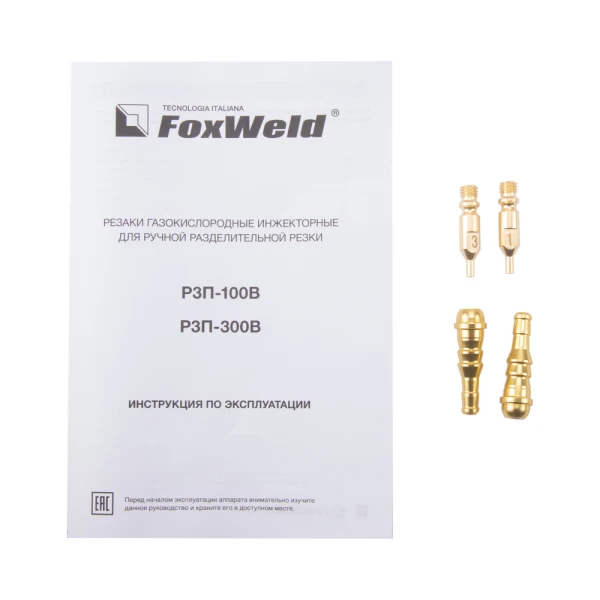

Комплект поставки: Резак пропановый Р3П-300В– 1 шт.

Мундштук внутренний пропановый №2П – 1 шт.

Мундштук внутренний пропановый №3П – 1 шт.

Мундштук внутренний пропановый №4П – 1 шт.

Ниппель универсальный диаметром 6/9 мм – 2 шт.

Гайка накидная M16х1,5 – 1 шт.

Гайка накидная M16х1,5LH – 1 шт.

Руководство по эксплуатации – 1 шт.
